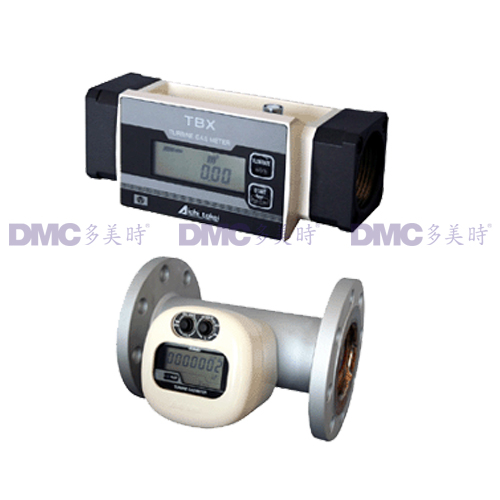

日本爱知时计AICHI TBX系列 气体涡轮流量计
品牌：AICHI/爱知时计
型号：TBX系列
工作压力：1.0~2.0mpa
适用介质：天然气、液化气、空气、氮气等
描述
日本爱知时计电机株式会社,气体涡轮式流量计有:TBZ60、 TBZ-150、TBZ-300、TBX-30、TBX-100、TBX-100F、TBX-150F等，是针对小型锅炉和各种工业用炉的气体消耗量的管理为目的而研制的天然气流量计。具有高精度、轻量化、低功耗、超小型的机身设计。可计测最大使用压力以及最大计测流量范围。系列产品还内装置有两套脉冲发生器，可以实现远程读数，集中管理。而且，TBZ系列还具有温度、压力补偿功能，可换算成标准状态下的使用流量并显示。
日本AICHI气体涡轮流量计特点：
- 与从前的流量计比较，功耗大幅减小，体积大幅减小。
- 功能与价格方面比以往流量计具有更高的性价比。
- 计测精度达到正负1%的偏差，为顾客提供更精确的计测数据。
- 最大使用压力从低压到高压都可应对。
- TBZ、TBX系列最大使用压力在100kPa、350kPa、980kPa的低压至高压的情况下都可工作。最大计测流量也达到30-300m³/h。
AICHI TBX系列气体涡轮流量计功能：
1. 自由的安装姿势
TBZ、TBX系列允许任意的安装姿势，并且保证准确计测，以满足顾客的不同需求。
2. 内置双系统的脉冲信号发生器
TBZ、TBX系列内置双系统脉冲信号发生器，可以实现远程读数，高度集中管理。
3. 可用于多种气体的计测
TBZ、TBX系列可以计测多种的气体，天然气、液化气、空气、氮气、氩气、氢气、二氧化碳、工业混合气体等。
4. 多种数据都可在液晶屏上显示
TBZ、TBX系列采用内置大型液晶屏，可以显示累积算流量、瞬时流量、压力以及温度等数据。
5. 具有温度、压力补偿功能
TBZ具有温度、压力补偿功能，能换算成标准状态下的使用流量并显示。
6. 内置电池
AICHI TBX系列气体涡轮流量计参数表：
| 型号 | 使用流量范围 | 最大使用压力 | 连接 |
|---|---|---|---|
| TBX-30 | 4~30m³/h | 100kPa | Rc1.1/4, Rc1.1/2 |
| TBX-100 | 10~100m³/h | Rc2 | |
| TBX-150 | 12.5~150m³/h | 50A flange (JIS 10K) |
型号：TBX-30

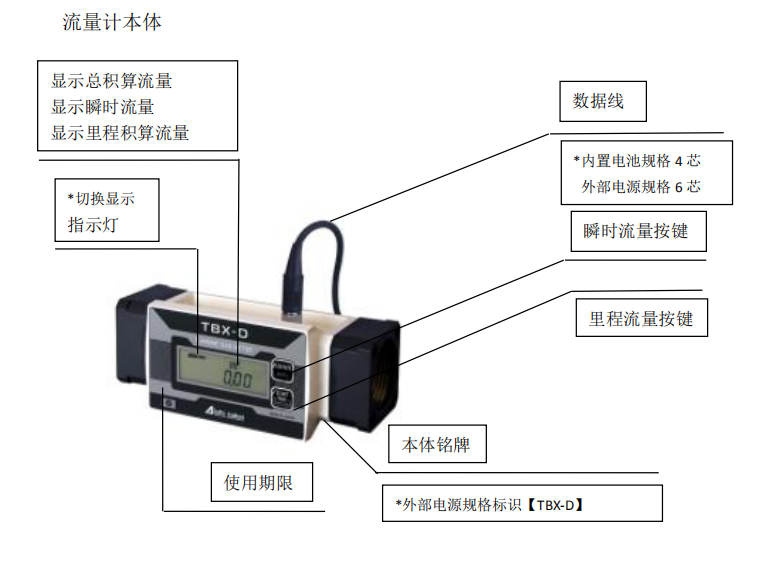

日本爱知时计AICHI TBX-30涡轮流量计
品牌：AICHI/爱知时计
型号：TBX-30
流量范围：4~30 (m³/h)
最大使用压力：100(Kpa)
温度范围：-10~+60
使用流量范围：4~30m³/h
连接：Rc1.1/4, Rc1.1/2
精度：±1%FS
材质：铝合金
日本AICHI涡轮流量计安装及配管要领：
- 本产品为室内安装。请安装在无雨淋的场所。
- 本产品可水平或垂直安装，请在直管段中间安装。
- 请不要安装在有油、水等液体滞留的场所。
- 请将过滤器(200目)安装在上流侧。
- 请不要安装在油雾、粉尘飞溅的场所。
- 流量突然减少时，可能会无法满足精度要求，建议安装时避开以上环境。
- 请在本产品前后安装 10D(配管径的10 倍)以上的直管段。
- 配管安装时，请注意不要使焊渣、废物及粘接剂等异物混入。
- 请不要将本产品安装于会受到冲击压力的场所。
- 请将本产品及数据线远离电磁阀等控制设备及动力线等噪声源 1~2m 以上。
- 显示部的方向可针对配管进行选择。
- 本产品为外部供电规格时，请连接 12~24VDC 电源。
并请注意不要短路。另外，请使用有短路保护功能的绝缘电源。
日本爱知时计AICHI TBX-30涡轮流量计安装注意事项：
TBX30(D)时
1. 安装时
固定连接单元，在流量计两端螺纹安装锥形螺丝加工的配管。
2. 维护时
- 拆下连接单元外侧的螺栓(8根)。
- 更换O型环时，在O型环上涂抹润滑油，组装到配管上。
型号：TBX-100
日本爱知时计AICHI TBX-100涡轮流量计
品牌：AICHI/爱知时计
型号：TBX-100
流量范围：10~100 (m³/h)
最大使用压力：100(Kpa)
温度范围：-10°C~+60°C
连接：Rc2
精度：±1%FS
材质：铝合金
型号：TBX-150F
日本爱知时计AICHI TBX-150F涡轮流量计
品牌：AICHI/爱知时计
型号：TBX-150F
流量范围：12.5~150 (m³/h)
最大使用压力：100(Kpa)
温度范围：-10°C~+60°C
连接：50A flange (JIS 10K)
精度：±1%FS
材质：铝合金
