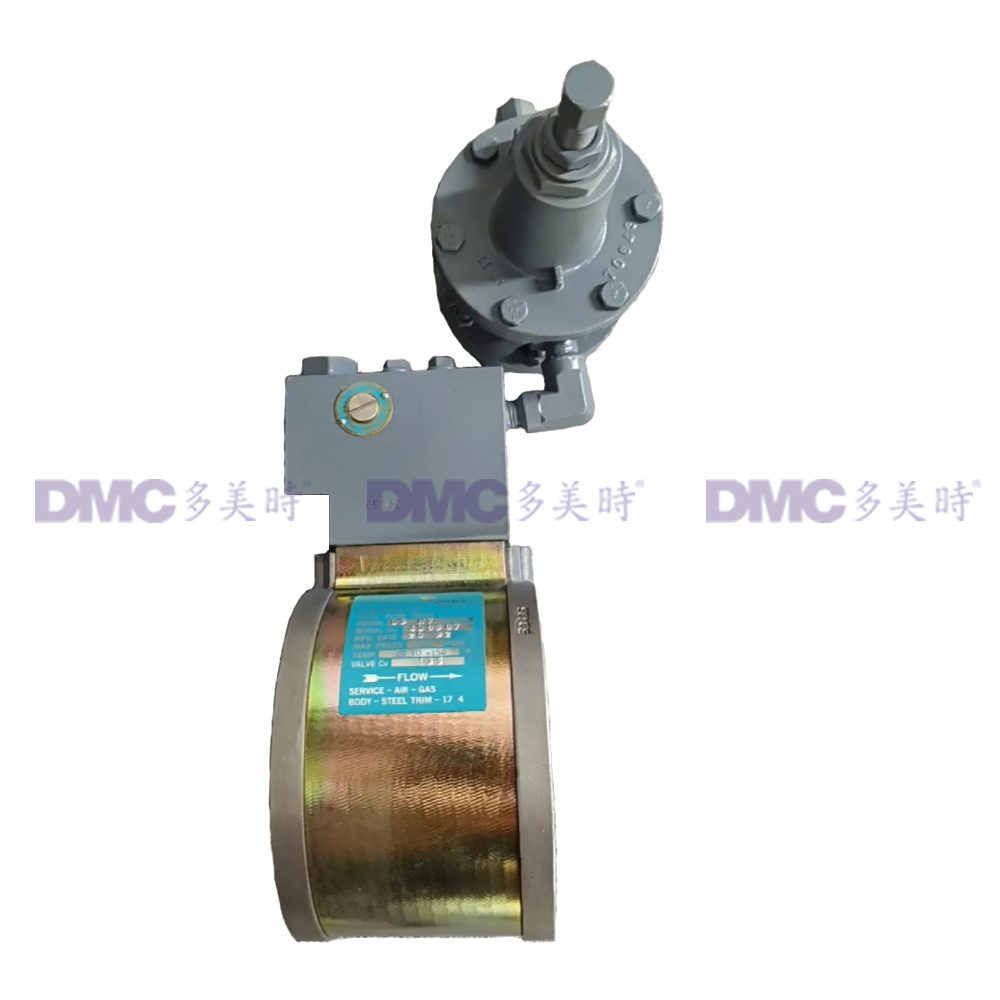

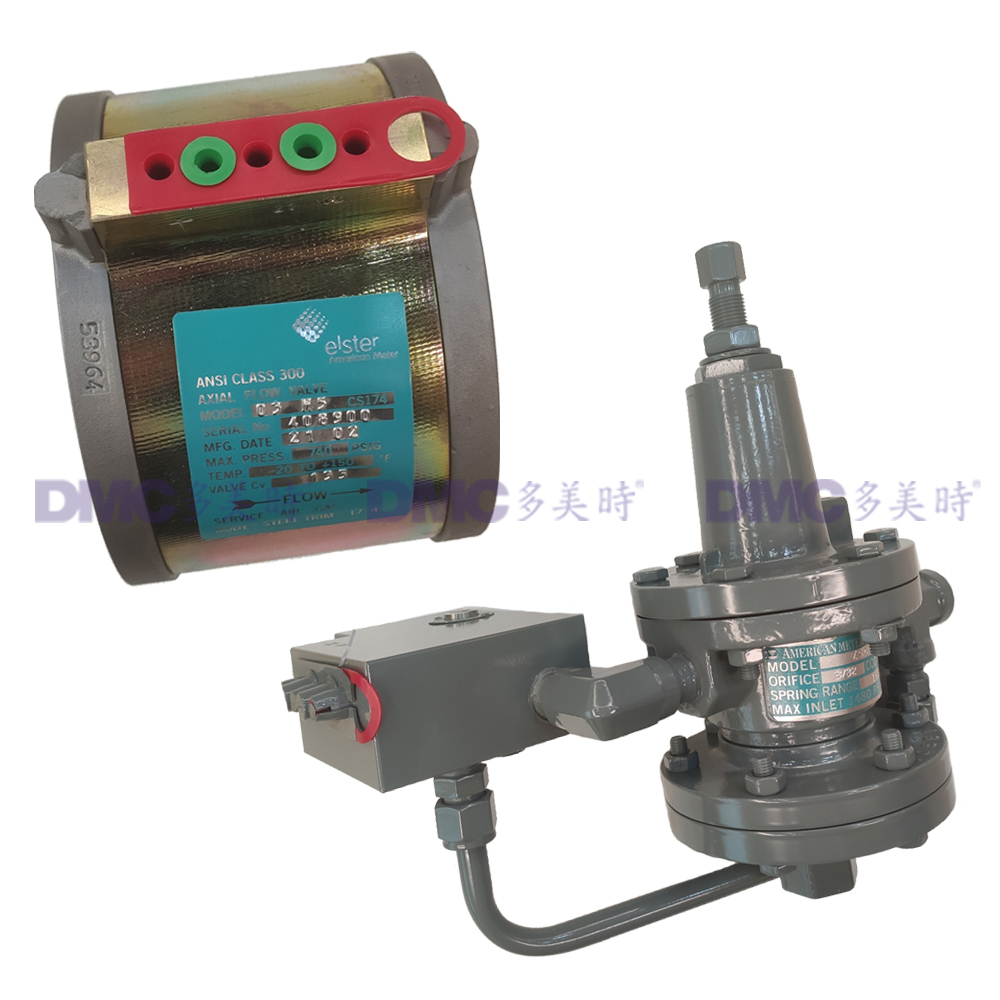

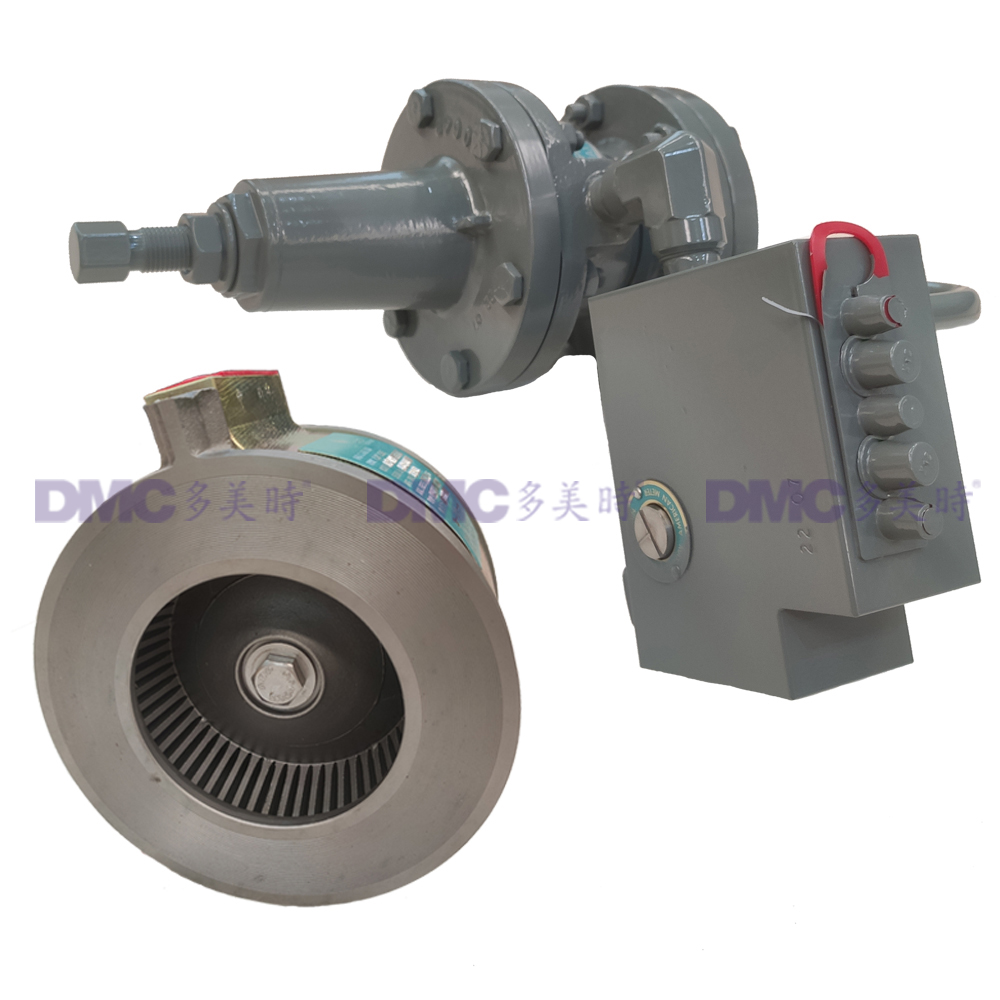

Honeywell American Meter AFV系列城市燃气门站调压器大流量轴流阀天然气调压阀

产品概述‌

产品名称：‌ 轴向流量阀 (Axial Flow Valve)
设计用途：‌ 一种柔性元件阀，设计用于在广泛的流量范围内控制天然气、空气、氮气、二氧化碳、丙烷蒸气、其他非腐蚀性气体或水。
核心特点：‌ 流线型流道（运行安静）、尺寸紧凑、重量轻、可逆套筒。

主要技术参数‌

压力范围：‌
入口压力：MAX  1480 PSIG
出口压力：6″ W.C. 至 900 PSIG
温度范围：‌ -20°F 至 150°F (标准 Hydrin 套筒)，可提供扩展范围。
MAX流量：‌ 39,000,000 SCFH
尺寸范围：‌ 2″ 至 12″
压差：‌ MAX  1000 PSID
阀笼材质：‌ 不锈钢
关键组件与选项‌

套筒材料 (Sleeve Material):‌ 提供多种材料以适应不同介质和温度，包括 Hydrin（标准）、Buna N、Viton、天然橡胶、氟硅橡胶和 HNBR。
控制块组件 (Control Block Assemblies):‌ 决定操作阀门所需的压差。分为复合块 (Composite Block) 和引射块 (Inspirator Block) 两种，具有不同的开启/全开压差参数。
先导阀 (Pilots):‌ 提供多种系列和型号，用于精确控制出口压力：
Z /ZSC先导阀：‌ 适用于低高压减压和泄压服务，出口压力范围 1-600 PSIG。
60 系列先导阀：‌ 适用于更宽范围的高低压力减压和泄压服务，出口压力范围 3-900 PSIG。
1203 先导阀：‌ 适用于低压应用，出口压力范围 6″ W.C. 至 5 PSIG。
容量限制器套件 (Capacity Limiter Kits):‌ 用于 2″、3″、4″ 和 6″ 标准阀，可将全开容量降低至预定百分比。
2″ 降容阀笼 (Reduced capacity cages):‌ 仅适用于 2″ 阀门，提供 R10 (10%)、R25 (25%)、R50 (50%) 三种降容规格。
对中管 (Centering Tubes):‌ 用于安装时对准管道中心。
法兰分离器 (Flange Separator):‌ 仅用于 300 系列，用于顶开法兰以方便拆卸和更换。
性能数据‌

系列：‌ 300 系列和 600 系列。
设定点 (出口压力):‌ 从 10 PSIG 到 700 PSIG 不等。
入口压力范围：‌ 对应每个设定点，列出了从 50 PSIG 到 1480 PSIG 不等的入口压力下的流量。
阀门尺寸：‌ 包括 2″R10/R25/R50、2″、3″、4″、6″、8″、12″。
