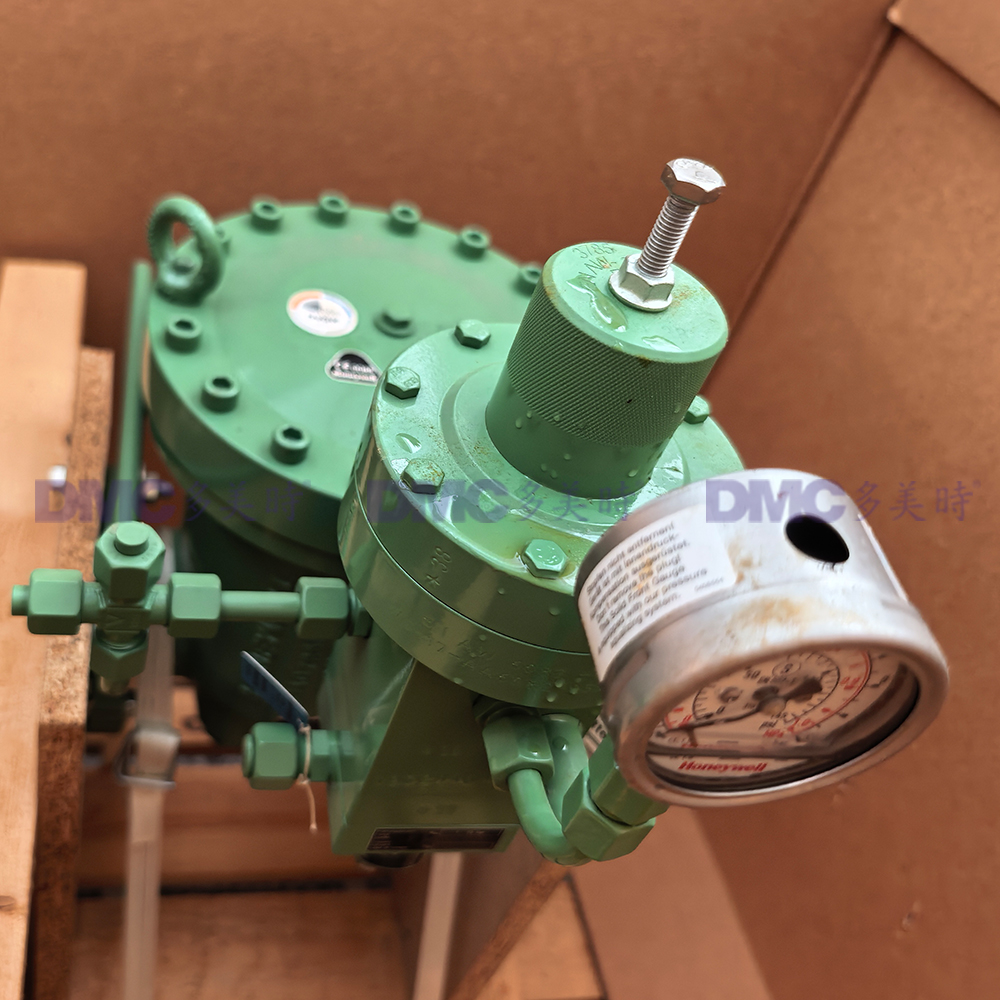

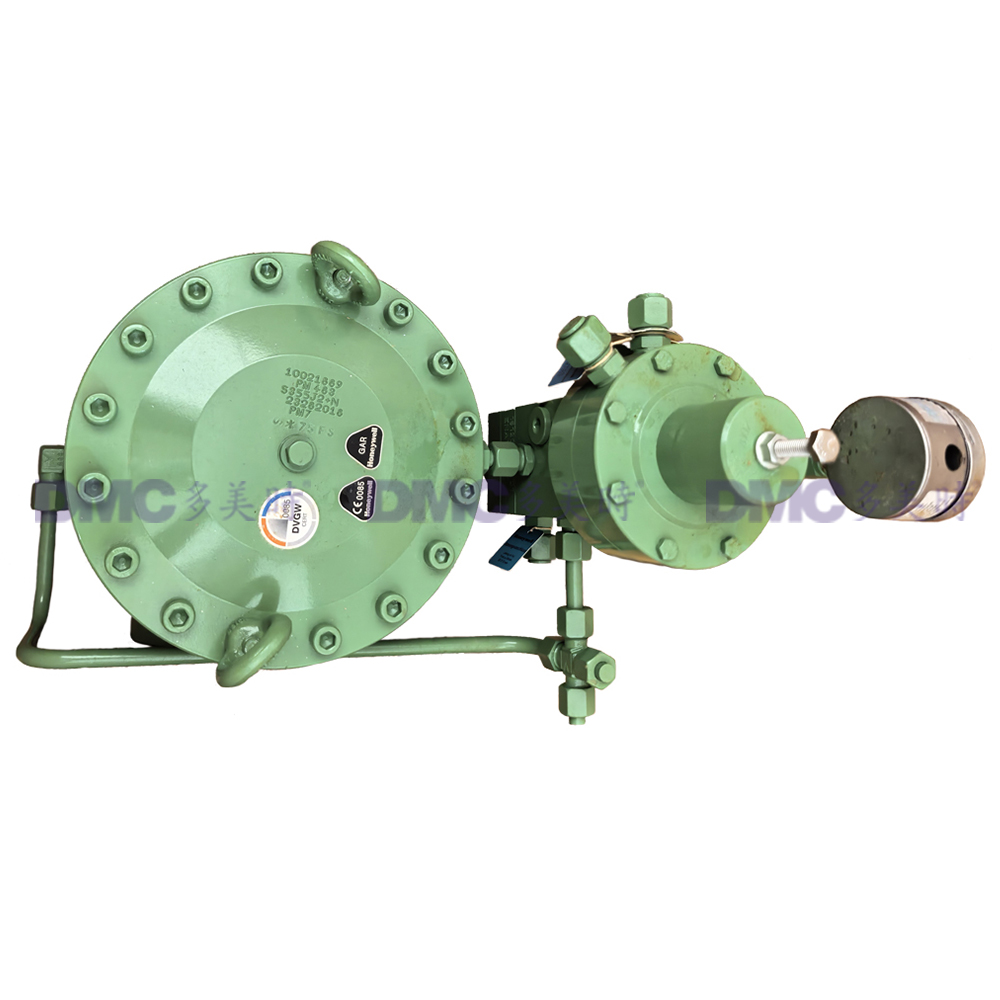

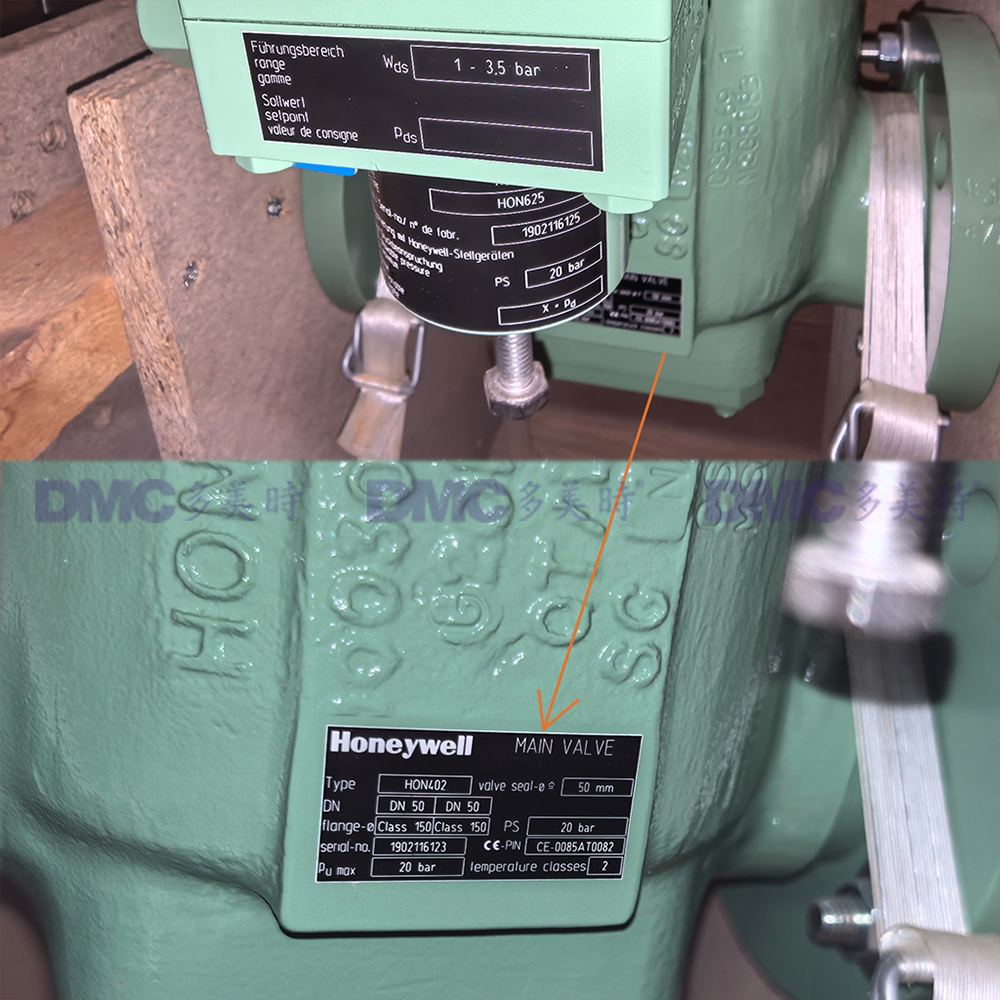

Honeywell霍尼韦尔HON402调压器配置HON625气体压力调节器DN50法兰 Class150 适用于市政，发电厂和工业站
品牌：Honeywell/霍尼韦尔
型号：HON402 热卖
附带型号：HON625
连接尺寸：DN50 法兰
法兰等级：Class 150
流动介质：燃气
适用范围：市政、发电厂及工业站
描述
Honeywell霍尼韦尔HON 402燃气压力调节器通常与HON 625调节器配合使用，是一款设计精巧的设备，用于在各种应用中精确控制气体压力。流程图展示了带有出口扩展的HON 402调节器和HON 625调节器的内部结构和组件。关键部件包括设定值调节器、设定值弹簧、先导级、节流阀、细网过滤器、测量管线、压力级、加载压力管线、启动阀、放气管线、节流隔膜、闭合弹簧和泡沫材料。
应用
HON 402气体压力调节器适用于广泛的应用场景，包括：
- 市政用户、发电厂和工业站
- 适用于符合DVGW G 260工作表的中性、非侵蚀性气体；其他气体可应要求提供
特性
该调节器具有多项关键特性，使其成为这些应用的理想选择：
- 入口压力范围大
- 隔膜阀作为最终控制元件
- 可配备安全切断阀（SSV）
- 根据压力设备指令（PED）/GAD获得CE标志
- 结构简单，易于维护，运行安静
- 根据EC燃气设备指令批准作为燃气消耗设备的组件
技术规格
MAX允许压力（PS）
- 使用HON 625调节器时，25巴整体过压保护（IS）
- 使用HON 630/630-1调节器时，40巴整体过压保护（IS）
设定弹簧规格
HON 625调节器的设定弹簧规格如下：
表格
| HON 625调节器 | 弹簧编号 | 线径（毫米） | 颜色编码 | 特定设定范围（Wds） |
|---|---|---|---|---|
| 低气压测量单元 | 1 | 2.5 | 米白 | 0.02巴至0.06巴 |
| 2 | 3.5 | 绿色 | 0.04巴至0.18巴 | |
| 3 | 4 | 红色 | 0.07巴至0.35巴 | |
| 4 | 5 | 蓝色 | 0.3巴至0.5巴 | |
| 高气压测量单元 | 5 | 4 | 红色 | 0.3巴至1巴 |
| 6 | 5 | 蓝色 | 0.5巴至2巴 | |
| 7 | 5.5 | 无色 | 1巴至3.5巴 | |
| 8 | 6 | 银色 | 2巴至5巴 |
MIN压力降（Δpmin）
- 入口和出口之间的压差≥Δp0.5巴
材料成分
- 主阀体：球墨铸铁GJS/铸钢GS
- 主阀内部零件：钢/铝合金
- 先导阀：钢/铝合金
- SSV控制装置：钢/铝合金
- 隔膜：橡胶塑料（丁腈橡胶、环氧化橡胶）
- 密封件：橡胶塑料（丁腈橡胶）
阀门规格和流量系数
HON 402调节器的阀门规格和流量系数详述如下：
| 阀门规格 | 入口/出口 | 流量系数KG*in（立方米/小时）/巴 |
|---|---|---|
| 无出口扩展的HON 402（DNᵤ = DNd） | DN 25/DN 25（仅球墨铸铁GJS） | 350 |
| DN 50/DN 50 | 1300 | |
| DN 80/DN 80 | 3500 | |
| DN 100/DN 100 | 5200 | |
| 有出口扩展的HON 402 | DN 50/DN 100 | 1500 |
| DN 80/DN 150 | 3800 | |
| DN 100/DN 200 | 5500 |
连接类型
- 球墨铸铁GJS阀体：符合ANSI 16.5标准的PN 16、PN 25、150级法兰
- 铸钢GS阀体：符合ANSI 16.5标准的PN 16、PN 25、PN 40、150级和300级法兰
精度等级和关闭压力组
HON 625调节器的精度等级和关闭压力组如下：
| Pd范围 | 精度等级AC | 锁定压力等级SG |
|---|---|---|
| 0.02–0.03巴 | 10 | 30 |
| >0.03–2.5巴 | 5 | 10 |
| >2.5–5巴 | 1 | 10 |
