MS宫入Miayiri DG-206球墨铸铁法兰式高压截止阀JIS 20K RF 2.35MPa

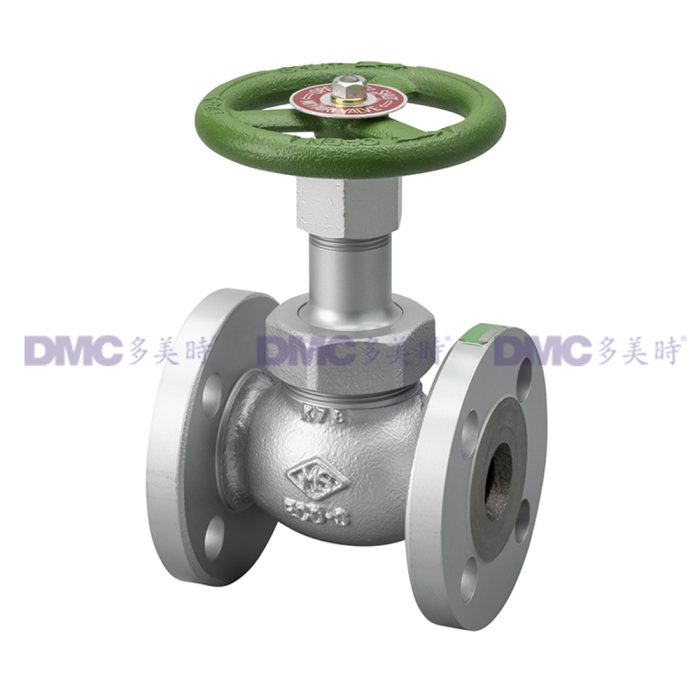

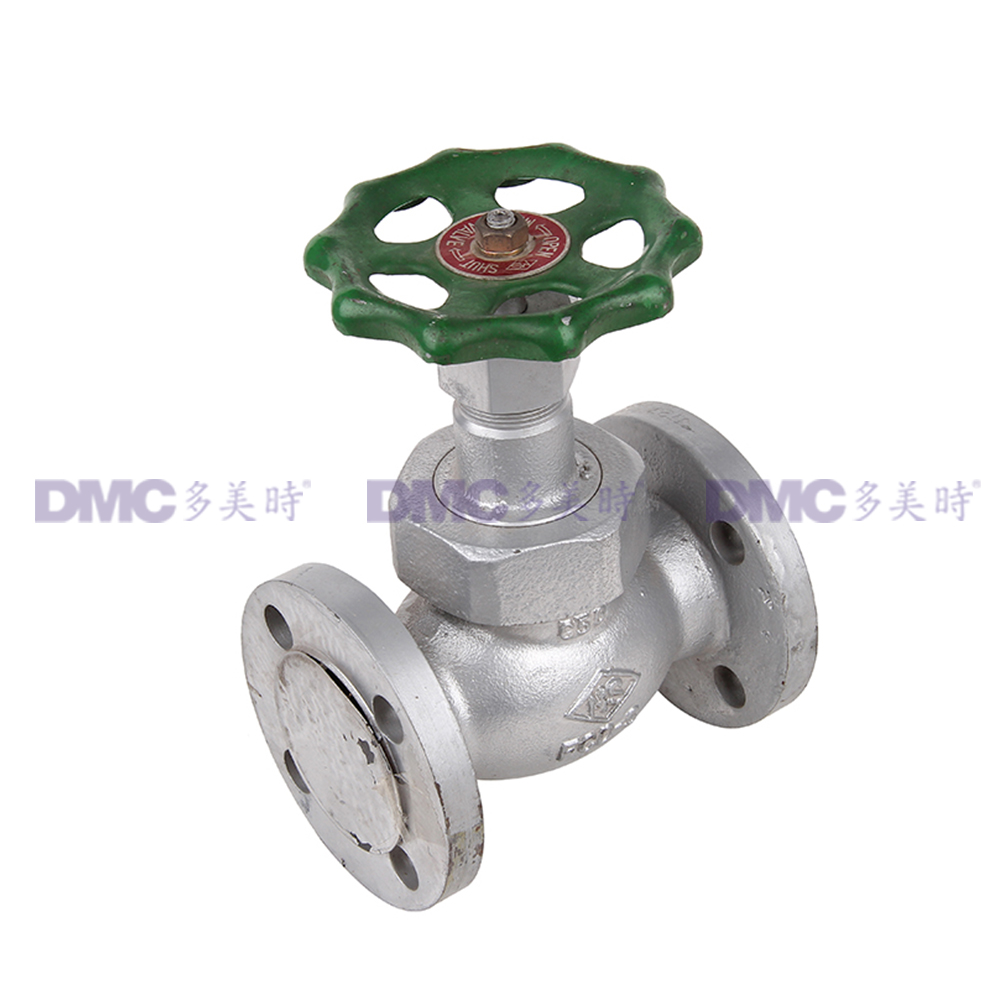

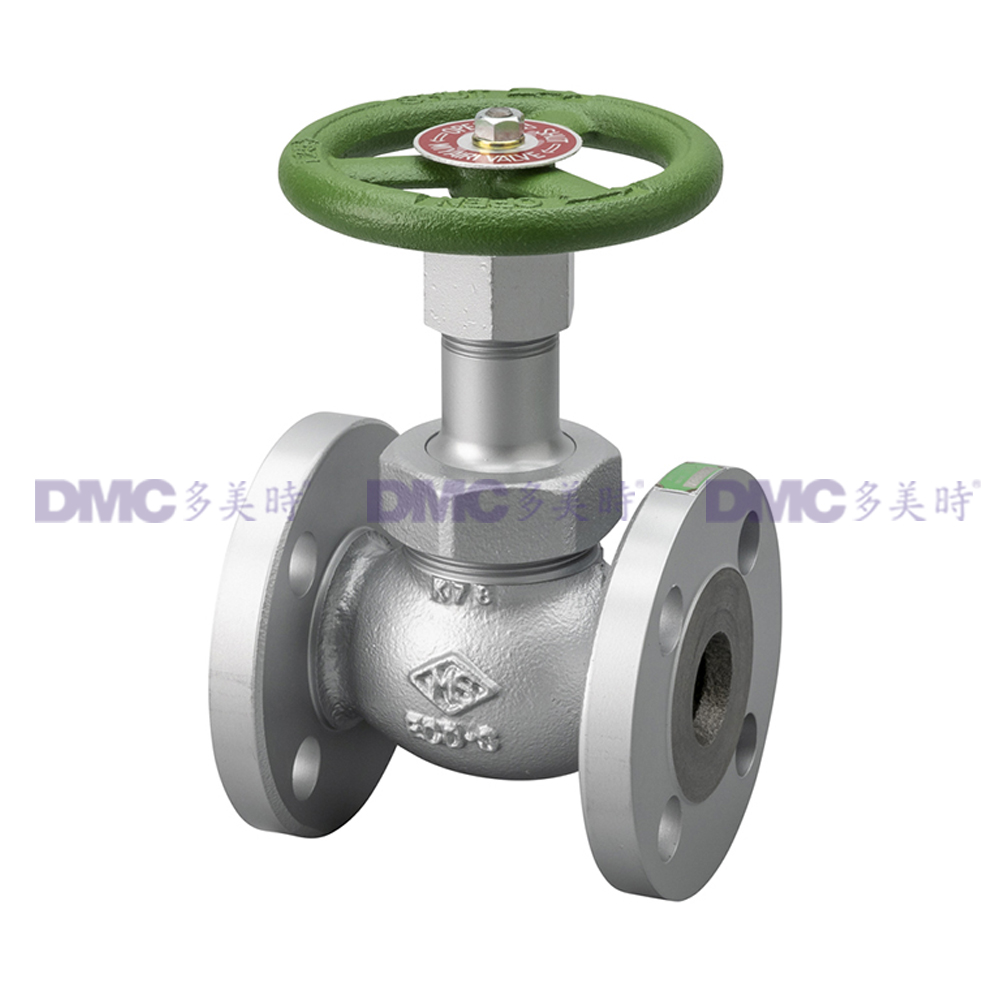

DG-206 球墨铸铁法兰式截止阀‌

概要‌
此阀门主要作为液化石油气（LPG）管道用截止阀制造。

产品名称‌
产品名称：球墨铸铁法兰式截止阀
型号：DG-206

尺寸‌
15A、20A、25A、40A、50A、80A、100A
（注）公称尺寸指法兰尺寸。

使用范围‌
安装前，请务必确认以下规格后再使用：
(1) 使用流体：LPG（液体、气体）
(2) 设计压力：2.35 MPa
(3) 设计温度：-5～120℃
(4) 耐压试验压力：3.9 MPa
(5) 气密试验压力：2.35 MPa
(6) 连接规格：JIS20K RF

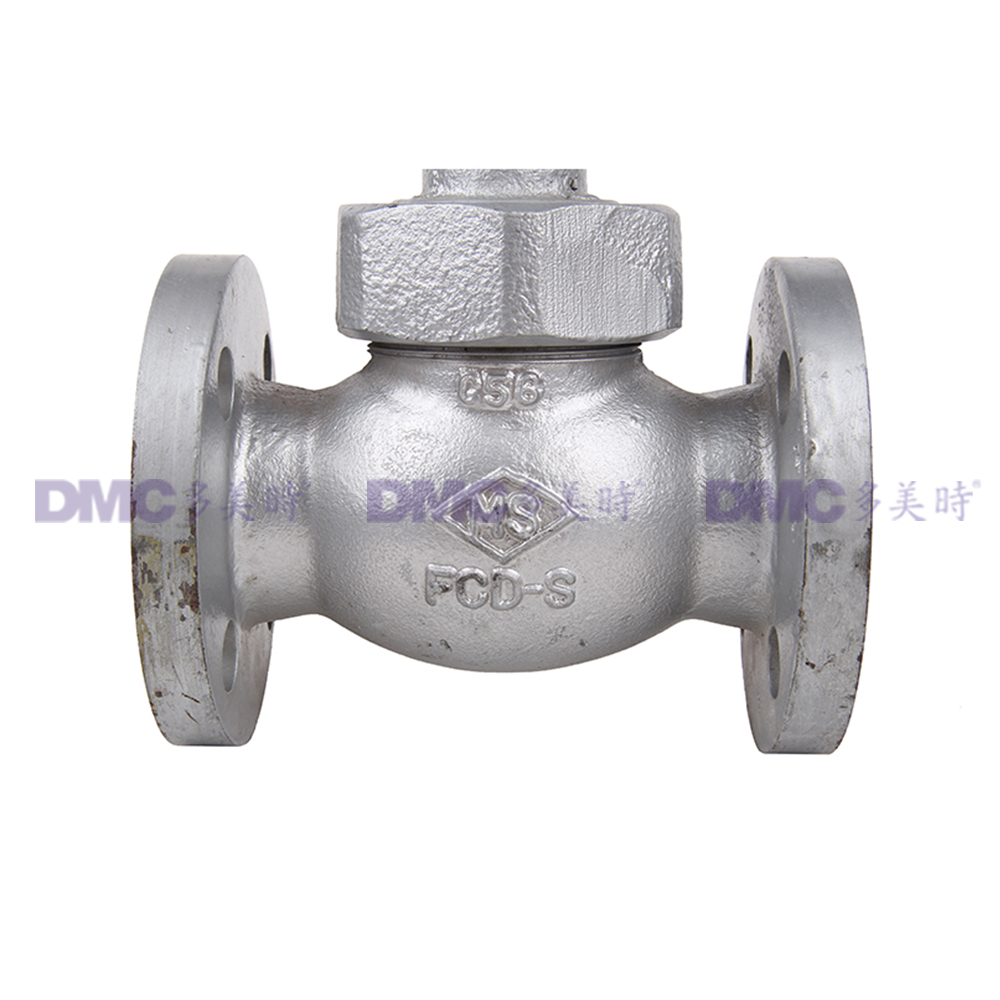

(7) 阀体材料：FCD-S

结构与特点‌
(1) 阀盖通过锁紧螺母（80A、100A为阀盖法兰）固定，并通过垫片保持气密。

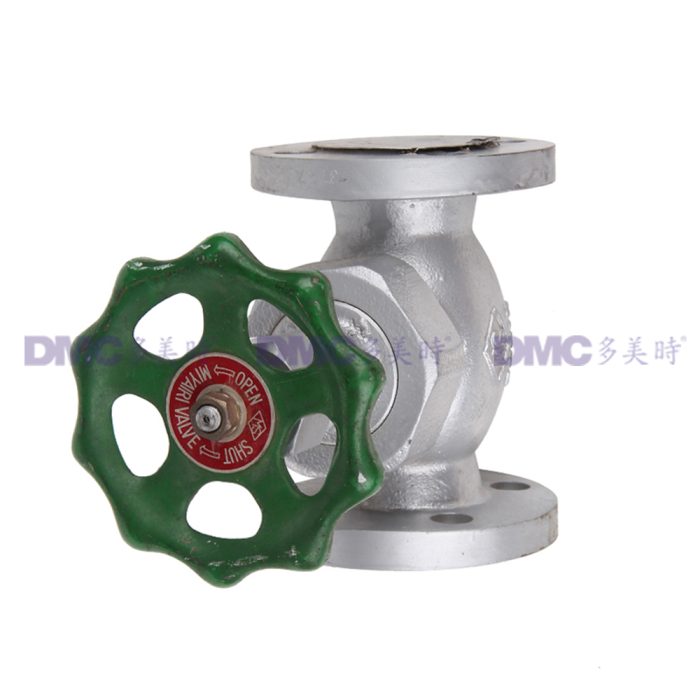

(2) 阀门的开闭通过转动手轮使阀瓣上下移动进行，手轮向右旋转为关，向左旋转为开。
(3) 填料函采用PTFE（聚四氟乙烯树脂）锥形填料，通过弹簧垫圈保持密封面压，因此气密性能优异，手轮操作力低且易于操作。此外，也可对填料压盖螺母进行增紧。另外，上部的O型圈起到防尘密封的作用。
(4) 阀瓣设有阀座部和防止填料泄漏的背座。两个座均采用PTFE（聚四氟乙烯树脂）填料的软接触方式，因此气密性优异。

搬运及保管‌
(1) 请勿对阀门进行掉落、倾倒、投掷、拖拉等粗暴操作，施加强烈冲击。这会导致泄漏、故障。
(2) 搬运及保管时，请保持原包装状态，避免垃圾、灰尘、雨水等附着。
(3) 阀门法兰的垫片座面上贴有法兰护板，但砂、垃圾等进入会导致泄漏及故障，因此在安装前请勿取下。另外，配管安装时请务必取下。
(4) 抬起阀门时，请勿抓住阀门的手轮抬起，或用手轮挂上绳索等吊起。手轮脱落时掉落会有危险。同时，这也是故障的原因。

配管要领‌
(1) 安装时，请充分清扫配管内及法兰面的切屑、焊接飞溅物、氧化皮等。
(2) 截止阀有流向，请根据阀体上的标识确认方向进行配管。
(3) 对阀门进行配管时，请务必取下贴在法兰垫片座面上的法兰护板。
(4) 请在阀门法兰与配管法兰之间，将垫片无错位地夹入正确位置安装。此时请在垫片上涂抹合适的密封剂。
(5) 法兰螺栓请从对角线上的螺栓开始，用均匀的力交替拧紧，注意不要单边拧紧。
(6) 请支撑阀门或配管，避免因阀门自重及操作时的力对配管或安装部位施加不合理的载荷。
(7) 请安装阀门，使其不受配管膨胀、收缩、地基沉降、地震等造成的不合理力。

使用上的注意事项‌
(1) 由于采用软阀座，请避免在手轮开闭操作中使用扳手（吊钩等）。这会导致泄漏、故障。
(2) 填料函部使用的锥形填料是气密性优异的填料，但万一发生泄漏时，请对填料压盖螺母进行增紧。填料压盖螺母的增紧，请在转动手轮的同时，进行到手轮感觉稍重的程度。此时，填料压盖螺母的旋转圈数请控制在约1/6～1/2圈。
(3) 若增紧后泄漏仍不止，手轮操作沉重，或填料压盖螺母的旋转圈数（增紧余量）过多时，请更换填料。

检查及维护‌
请在设备运转开始时、运转结束时以及运转中进行以下检查：
(1) 填料函部是否有泄漏。若有泄漏，请进行填料压盖螺母的增紧及锥形填料的更换。
(2) 阀盖部是否有泄漏。若有泄漏，请按照分解组装要领更换垫片。
(3) 手轮开闭时，若发出吱吱的摩擦声，或感觉手轮开闭沉重，请将手轮全开，清洁阀杆的填料滑动部后，涂抹润滑脂，开闭手轮使填料磨合。若未改善，请实施分解检查。
(4) 阀杆上下移动量（间隙）为0.5～1mm时，预计阀杆、阀盖的螺纹有磨损，请进行分解检查，若有磨损，请同时更换阀杆和阀盖。（分解检查的基准：5年或开闭5000次）

“12”锁紧螺母（80A、100A为“13”螺母）的推荐拧紧扭矩如下表所示：
