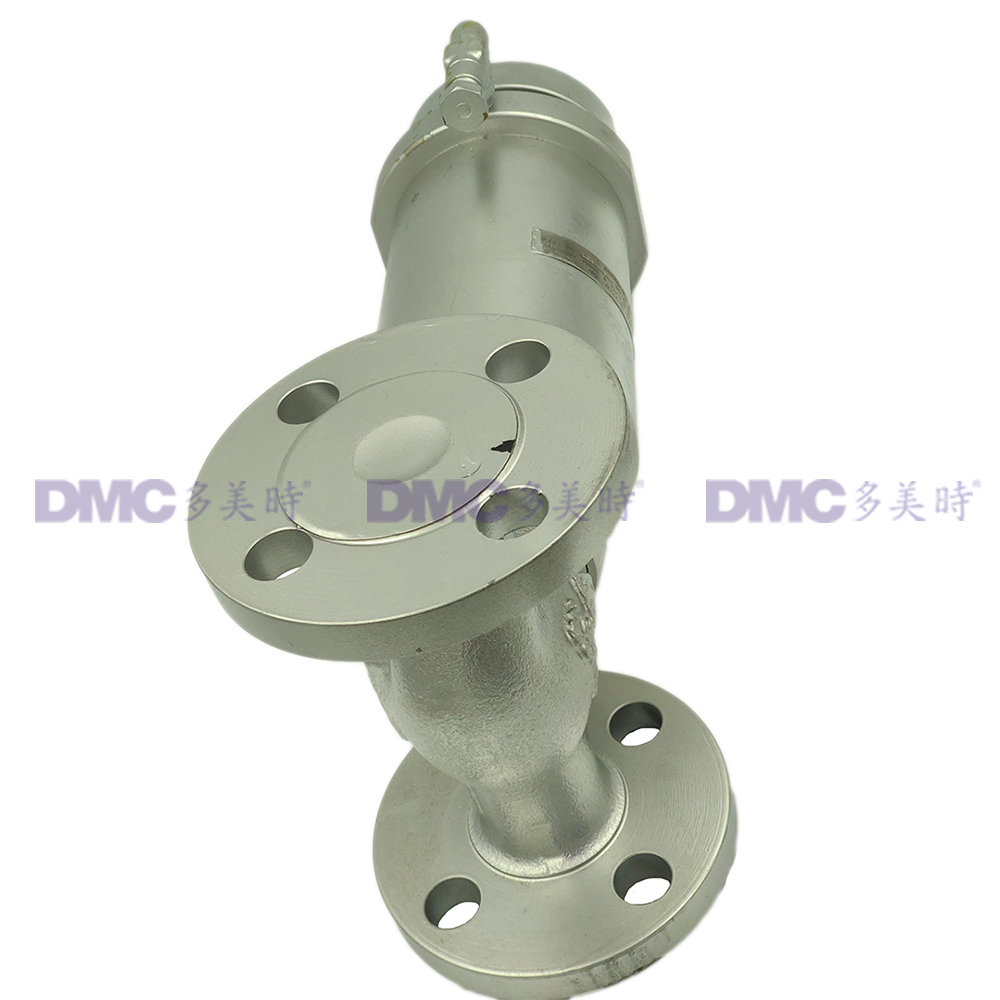

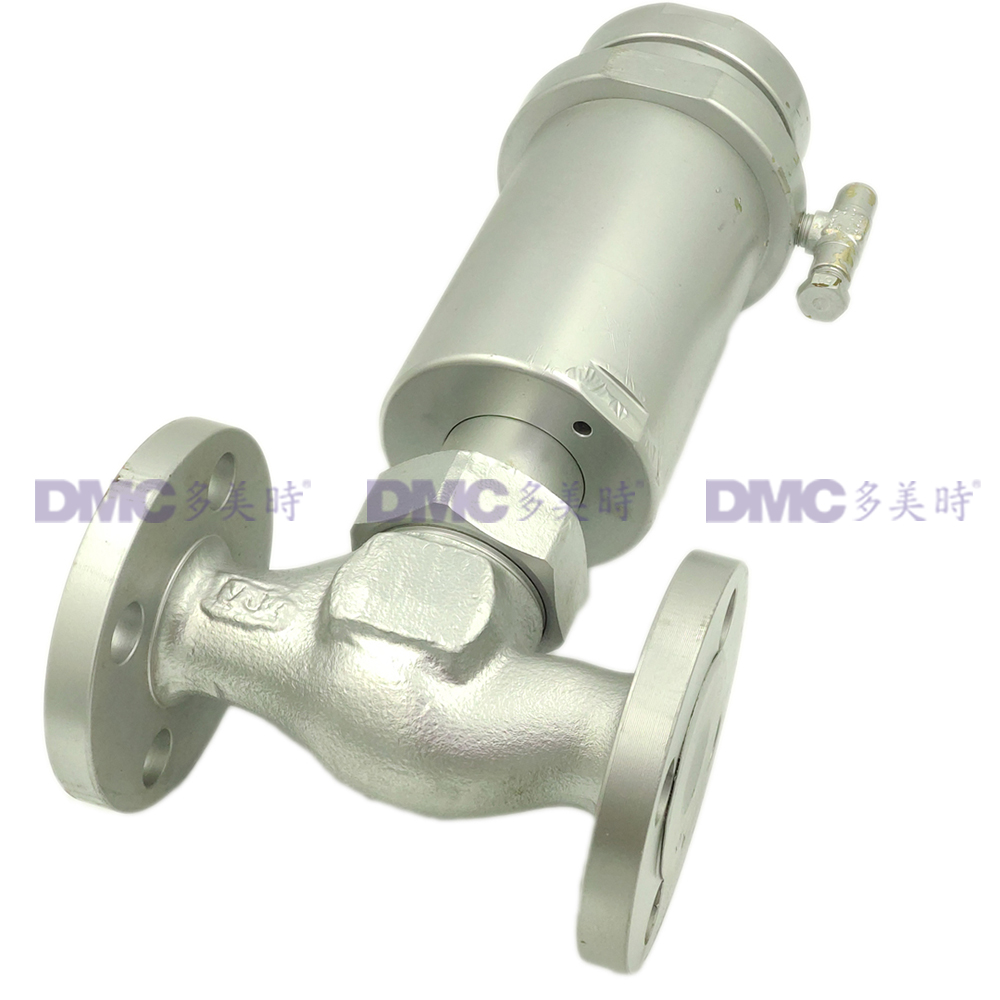

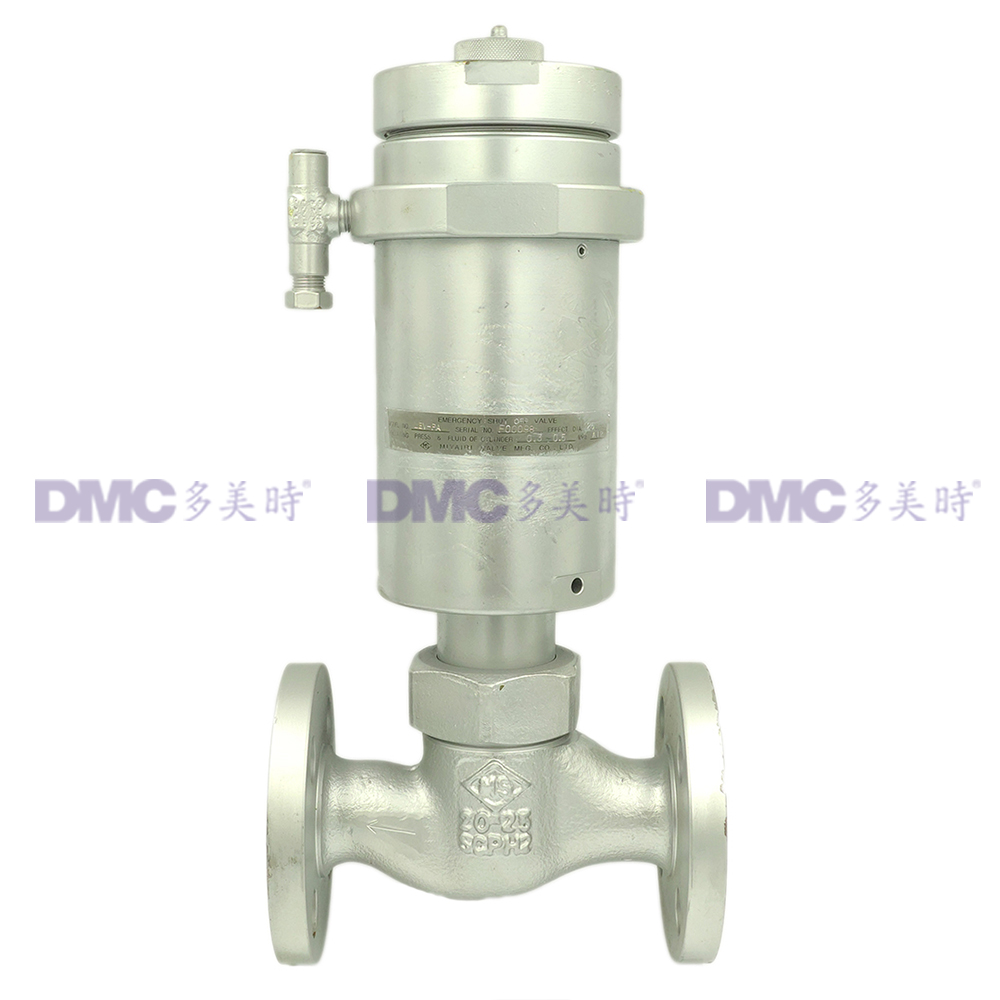

MS宫入Miyairi LEV-PA空气压力紧急切断阀LPG高压气体设备紧急切断阀

MS宫入Miyairi LEV-PA紧急切断阀是高压气体设备系统中至关重要的安全保障装置，专门为LPG（液化石油气）、氨等危险气体介质的输送与存储场景设计。其核心功能是在系统出现超压、泄漏等紧急状况或发生火灾时，迅速切断介质流通路径，有效遏制事故扩大，保障人员生命安全与设备财产安全。本产品分为气压式与油压式两大系列，均配备75℃易熔合金自动关闭装置，全面满足高压气体工况的严苛安全需求。

气压式紧急切断阀（LEV-PA、LEV-PAE）

气压式系列采用压缩空气作为动力源，适用于具备稳定压缩空气供应的工业场景，具有响应速度快、维护成本低的特点。

• 驱动方式：气压式
• 加压介质：干燥洁净压缩空气
• 操作压力范围：0.3MPa – 0.5MPa，在此压力区间内可实现阀门的稳定开启与精准控制
• 易熔合金熔断温度：75℃，当环境温度达到阈值时，合金自动熔化触发阀门关闭

油压式紧急切断阀（LEV-P、LEV-PE）

油压式系列以液压油为动力介质，输出推力更大，适用于大口径管道、高压力差的恶劣工况，具备更强的抗干扰能力。

• 驱动方式：油压式
• 加压介质：抗磨液压油（推荐使用46#或68#液压油）
• 操作压力范围：2.9MPa – 4.9MPa，高压力输出确保阀门在大压差环境下可靠启闭
• 易熔合金熔断温度：75℃，与气压式系列保持一致的火灾响应阈值

通用技术规格

两大系列产品共享统一的阀体设计与制造标准，确保在不同驱动方式下具备一致的可靠性与兼容性：

• 品牌归属：MS/宫入，源自日本的专业流体控制设备品牌，拥有50年以上高压阀门研发制造经验
• 公称通径范围：覆盖20A、25A、40A、50A、80A全系列规格，满足从DN20到DN80的管道连接需求
• 适用流体介质：LPG（液化石油气）、氨（液氨/气氨），针对介质的腐蚀性与易燃易爆特性进行了特殊密封处理
• 设计压力：2.4MPa，符合GB 50028《城镇燃气设计规范》与JIS B 8201《压力容器构造标准》的高压工况要求
• 设计温度范围：-5℃至70℃，可在低温存储环境与常温输送工况下稳定运行
• 耐压试验压力：3.9MPa，通过1.6倍设计压力的水压试验，验证阀体结构的抗压强度
• 气密试验压力：2.4MPa，在设计压力下进行气密性检测，确保零泄漏密封性能
• 连接标准：JIS 20K RF（日本工业标准20公斤级突面法兰），与国际主流管道系统兼容
• 阀体材质：SCPH2（日本JIS标准铸钢），具备高强度、高韧性与良好的抗腐蚀性能，适合高压气体介质长期接触

核心性能特点

（一）双重安全触发机制

产品具备主动控制与被动防护双重安全体系：正常工况下通过气压/油压驱动保持开启状态；当系统出现紧急情况时，可通过远程泄压信号触发阀门快速关闭；火灾发生时，75℃易熔合金自动熔断，无需外部动力即可完成紧急切断，实现全天候无死角安全防护。

（二）先导式结构设计

采用先进的先导式启闭结构，开启过程分为两个阶段：先导阀首先开启，平衡阀前后压力差，随后主阀在驱动力作用下平稳打开。这一设计大幅降低了驱动装置的负载需求，使得气缸/油缸容积减小30%以上，设备整体重量减轻25%，同时有效降低了启闭过程中的水锤效应，保护管道系统安全。

（三）模块化维护设计

创新性地将气缸/油缸执行机构与阀盖部分采用分离式结构设计，更换密封件、弹簧等易损件时，无需排空管道内介质，仅需拆除执行机构即可完成维护作业，将设备停机时间从传统的8小时缩短至1小时以内，显著提升系统运营效率。

（四）可视化状态指示

阀门顶部配备机械式开闭指示装置，通过明显的颜色标识与位置变化，可直观判断阀门的开启/关闭状态，操作人员无需借助专业检测设备，即可在现场快速确认阀门工况，降低误操作风险。

（五）高可靠性密封系统

采用多层次密封设计：阀瓣与阀座之间采用硬质合金堆焊密封面，具备耐磨、耐冲击特性；阀杆部位配备双重填料密封，有效防止介质泄漏；所有密封部件均选用耐LPG与氨腐蚀的特种材料，确保在长期使用过程中保持优异的密封性能。

应用场景与选型建议

（一）典型应用场景

1. 燃气存储站：LPG储罐、低温液氨储罐的出口管道，用于紧急情况下切断介质输送
2. 工业生产装置：化肥厂氨合成系统、石化企业LPG深加工装置的关键工艺节点
3. 城市燃气管网：高压燃气主干线的分段控制阀门，实现管网故障隔离
4. 加气站系统：LNG/LPG加气站的卸车管道与加气柱入口，保障装卸作业安全

（二）选型指导建议

• 当现场具备稳定压缩空气源、管道口径≤50A时，优先选择气压式系列（LEV-PA/LEV-PAE），具备更高的经济性与维护便利性
• 当管道口径≥80A、系统压力差≥1.5MPa或现场无压缩空气源时，推荐选用油压式系列（LEV-P/LEV-PE），确保阀门在恶劣工况下的可靠运行
• 对于火灾风险较高的场景，建议选择配备手动紧急切断装置的增强型型号，实现电动、自动、手动三重控制
