Honeywell Elster TRZ2气体涡轮流量计厂内贸易输送计量

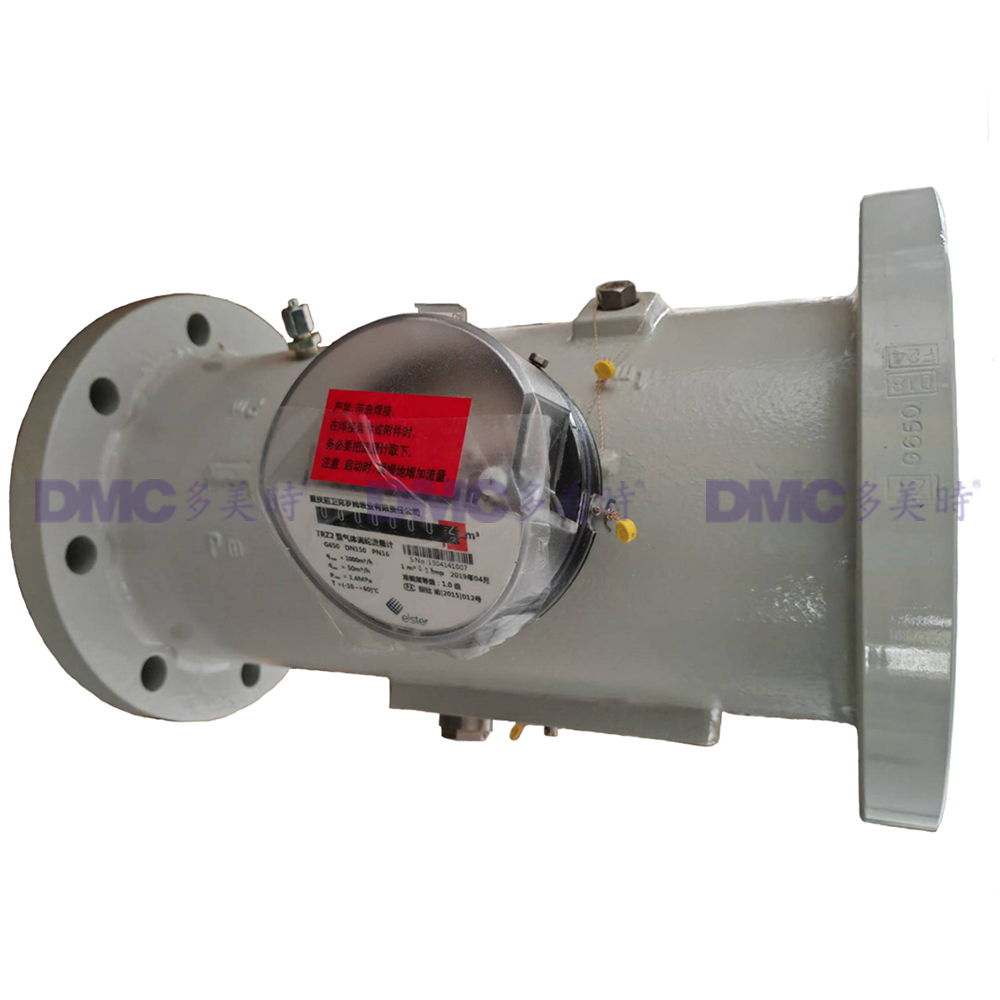

霍尼韦尔Elster TRZ2气体涡轮流量计（DN50-150，用于贸易输送计量）

应用场合

TRZ2气体涡轮流量计专用于高、低压气体计量，在贸易输送计量中表现出色。

简要介绍

霍尼韦尔Elster的TRZ2型气体涡轮流量计以其长期稳定性著称，在气体流量计量方面展现出高精度和可靠性。其独特的测量芯设计使得维护服务时间大幅减少，并允许在现场进行测量芯的更换及测量范围的调整。

工作原理

气体流经流量计时推动涡轮叶片旋转，叶轮的转数与通过涡轮流量计的气体体积成正比。入口处的特殊设计的导流架可加速气流并消除潜在的流体扰动，确保流量计在允许的误差范围内高精度计量，即使在小流量下也能准确计量。涡轮叶片的旋转经齿轮组减速后，通过磁耦合机构传给固定在无压表头内的8位机械计数器。

主要特点

• ‌型号‌：G65-G1000
• ‌流量范围‌：5-1600m³/h
• ‌口径‌：DN50-150（2″-6″）
• ‌压力等级‌：PN10,16,25,40,64,100和ANSI150,300,600
• ‌温度范围‌：-20℃~+70℃
• ‌带测量芯的气体涡轮流量计‌
• ‌手动油泵‌（PN25-100和ANSI30-600涡轮流量计的标准配置）
• ‌测温套筒‌内置在表体上（可选项）
• ‌配置高频脉冲发生器‌（可选项）
• ‌适用介质‌：天然气、石油气、城市煤气、丁烷、空气、氮气等

S1计数器（标准配置）

• ‌8位机械计数器‌
• ‌表头可350°旋转‌
• ‌防护等级IP67‌
• ‌Absolute-ENCODER S1计数器‌（可选项）可作为主计数器使用

脉冲发生器

• ‌低频脉冲发生器‌：配置有2个，用于传送以m³单位的实际工况流量给体积修正仪，最大频率0.5Hz。
• ‌高频脉冲发生器‌（可选项）：提供更高的脉冲等级或更好的分辨率，可配置两种类型：A1S检测涡轮叶片，A1R检测涡轮上的参照孔。

Absolute-ENCODER S1计数器（可选项）

• 采用光电读数方法，通过电子接口将读数传至辅助设备。
• 直接从辅助设备的电子接口获得供电，无需外供电。
• 可安装在机械驱动的计数器上，并获得了德国PTB的认证。
• 可用接口种类：NAMUR、M-Bus和SCR。

技术参数

• ‌精度‌：±1%（0.2Q至Qmax），±2%（-0.2Q至0.2Q）
• ‌介质温度范围‌：-20℃至+60℃（标准），其他温度范围请咨询。
• ‌环境温度范围‌：-20℃至+70℃
• ‌压力等级‌：PN10, 16, 25, 40, 64, 100 / ANSI 150, 300, 600
• ‌结构尺寸‌：多种尺寸可选，具体见参数表。
• ‌重量‌：根据口径和压力等级不同，重量从10kg到90kg不等。
• ‌脉冲值‌：根据型号不同，脉冲值范围从0.1 imp/m³到28000 imp/m³。

材料与标准

• ‌壳体材料‌：GGG-40（球墨铸铁）或钢，符合最高安全标准并防火（HTB）。
• ‌符合标准‌：根据DIN EN ISO 9001:2000和DIN EN ISO 14001标准要求生产，遵循EC导则97/23/EC、94/9/EC、71/318/EC等规定。

安装与维护

• ‌安装‌：流量计安装时，进口直管段长度需满足要求，确保流态优化。
• ‌维护‌：由于配有测量芯，维护时间大幅减少，可在现场进行测量芯的更换及测量范围的调整。

TRZ2气体涡轮流量计以其高精度、高可靠性和易于维护的特点，成为贸易输送计量中的理想选择。
