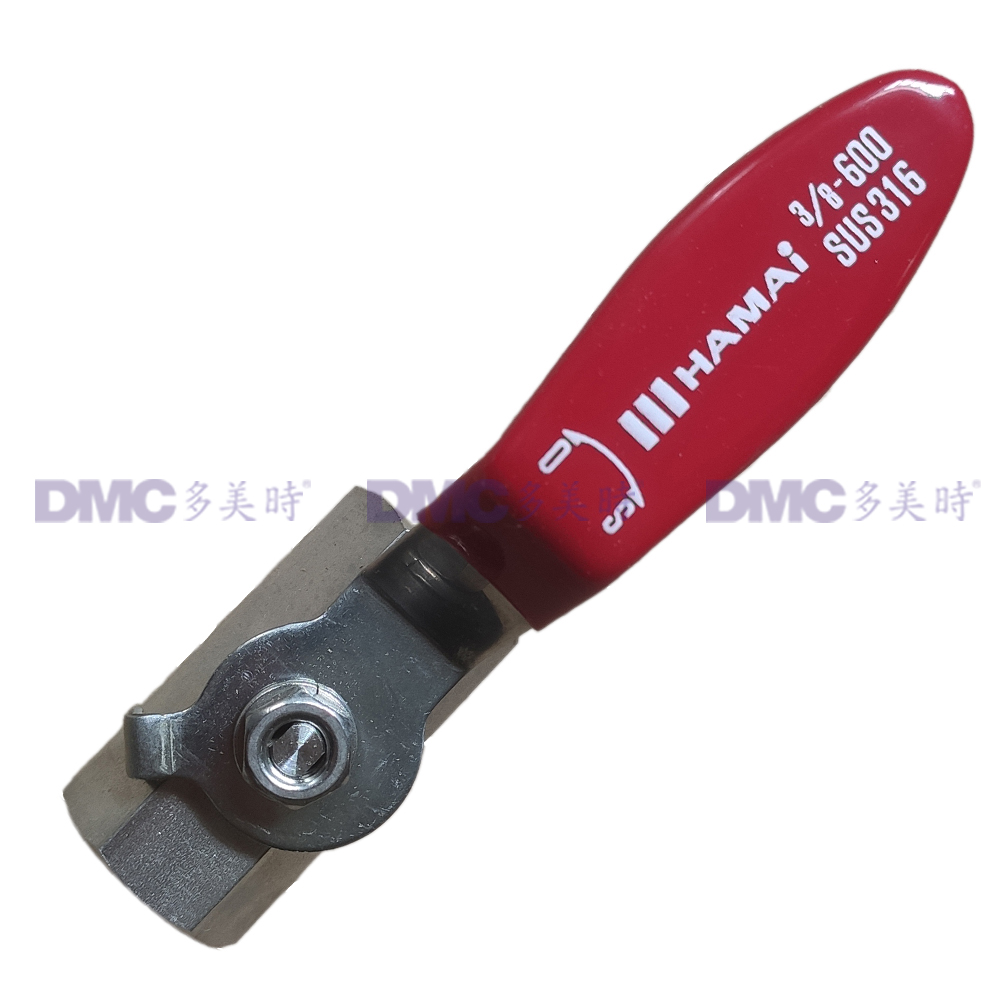

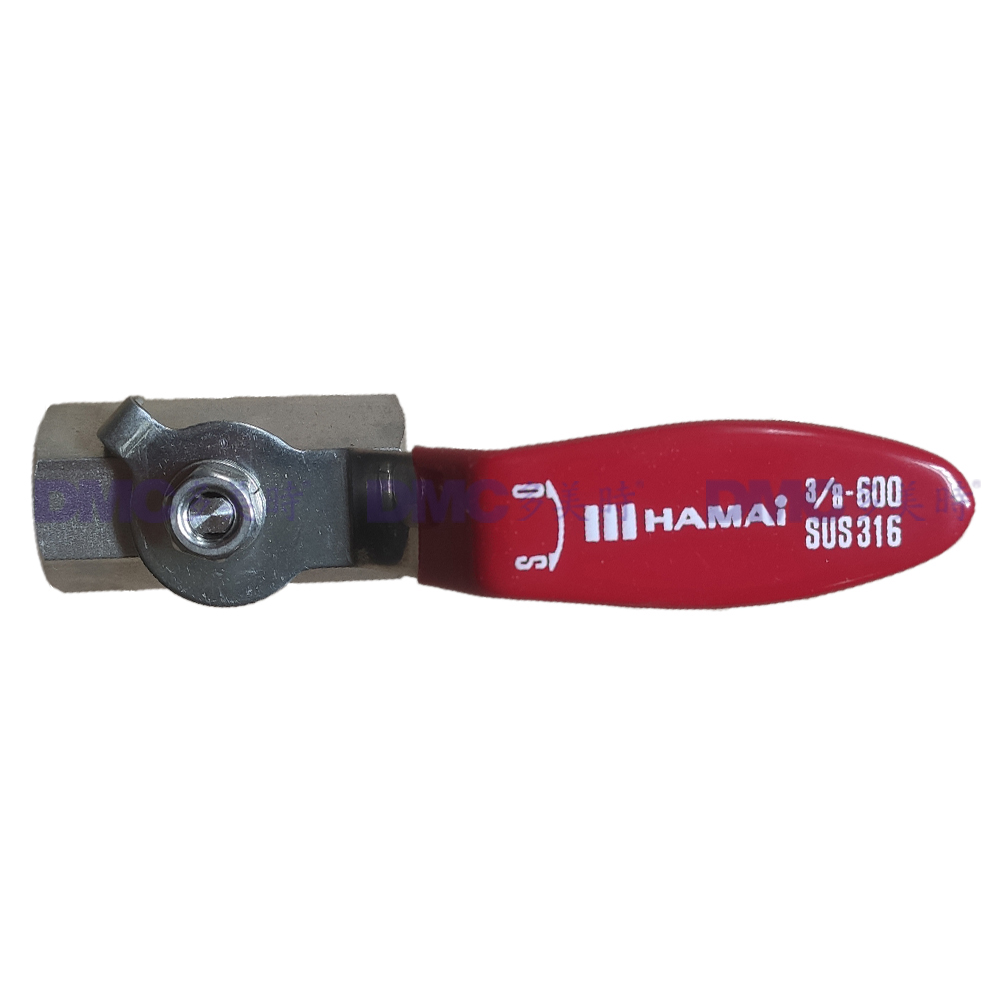

HAMAI哈迈BSS-01系列水油气杠杆手柄式不锈钢球阀(08A~50A)

描述

产品概述

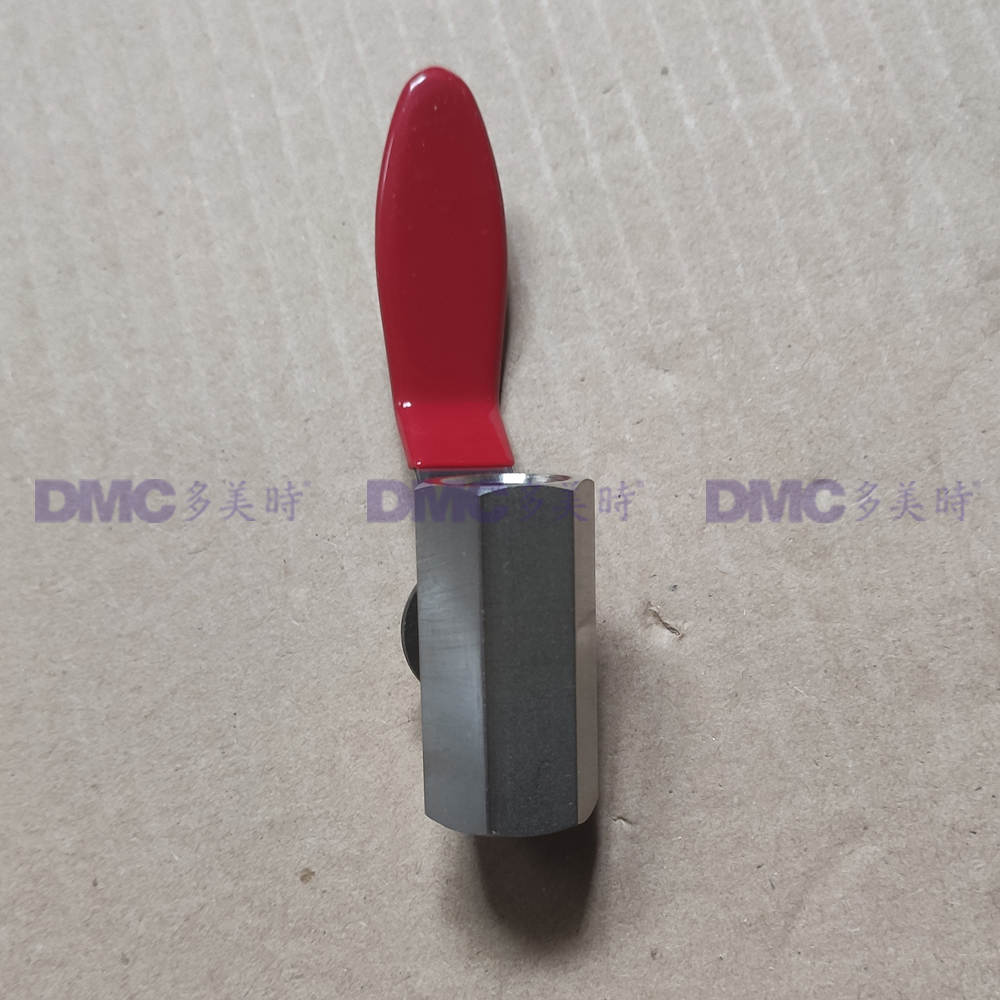

本品为整体结构锻制阀体的标准款不锈钢球阀，耐用性强，可降低泄漏风险，搭配易操作的杠杆手柄；核心部件采用不锈钢挤压工艺（部分部件挤压成型），与铸造产品相比，可减少管道安装过程中螺纹部位开裂等风险。六边形阀体加工性能优异，整体设计紧凑，非常适合空间狭窄受限的管道布设，或是对小型化有要求的设备。

型号	BSS-01、BSS-820
公称通径	BSS-01：08A~25A；BSS-820：32A~50A
MAX工作压力	3.92MPa
工作温度范围	-20℃~+180℃（禁止结冰）
适用介质	水、油、气体等

产品特点

‌材质优异‌：主体采用‌SUS316不锈钢‌制作，耐腐蚀性、耐热性表现突出
‌操作便捷‌：配备杠杆手柄，操控性好，仅需90度旋转即可实现开关，可通过手柄位置直观判断开闭状态
‌结构可靠‌：不锈钢挤压成型的无缝一体式阀体耐用性强，大幅降低外漏风险；采用浮动球阀结构，密封性能优异：沿流体流向布置气密性优异的聚四氟乙烯（PTFE）座垫支撑球体，全关闭时压差会将球体压紧在副座垫上，实现更稳定的气密关闭
‌密封耐用‌：所有密封部件均采用PTFE材质，耐腐蚀性和耐用性出色；阀杆从阀体内部一体化装配，可避免介质外溢；借助内压气密效应与锥形蝶簧的弹力作用，进一步提升气密性
‌可选定制‌：也可提供滨井标准等级的无油版本，对应型号BSS-43/833

使用说明

参数	数值/要求
MAX工作压力	3.92MPa
工作温度范围	-20℃~+180℃（禁止结冰）
适用介质	水、油、气体等
流量系数Cv	08A：1.4；10A：3.5；15A：5.0 20A：10.1；25A：17.5；32A：26.5 40A：35.3；50A：64.7

部件规格:

序号	部件名称	材质
1	阀体	SUS316
2	端盖	SUS316
3	球体	SUS316
4	阀座	玻璃纤维增强PTFE
5	阀杆	SUS316
6	手柄	SUS430（乙烯基涂层）
7	压盖垫圈	SUS304
8	填料	玻璃纤维增强PTFE
9	填料	玻璃纤维增强PTFE
10	垫片	PTFE（08A~25A无需配备）
11	锥形弹簧	SUS304
12	弹簧垫圈	SUS304
13	螺母	SUS304

型号：BSS-01-08Rc

品牌：Hamai 日本哈迈

型号：BSS-01-08Rc

规格尺寸：1/4″(08A)

材质：不锈钢（SUS316）

介质：液化气、水、油、气等

型号：BSS-01-10Rc

品牌：Hamai 日本哈迈

型号：BSS-01-10Rc

规格尺寸：3/8″(10A)

材质：不锈钢（SUS316）

介质：液化气、水、油、气等

型号：BSS-01-15Rc

品牌：Hamai 日本哈迈

型号：BSS-01-15Rc

规格尺寸：1/2″(15A)

材质：不锈钢（SUS316）

介质：液化气、水、油、气等

型号：BSS-01-20Rc

品牌：Hamai 日本哈迈

型号：BSS-01-20Rc

规格尺寸：3/4″(20A)

材质：不锈钢（SUS316）

介质：液化气、水、油、气等

型号：BSS-01-25Rc

品牌：Hamai 日本哈迈

型号：BSS-01-25Rc

规格尺寸：1″(25A)

材质：不锈钢（SUS316）

介质：液化气、水、油、气等

型号：BSS-820-32Rc

品牌：Hamai 日本哈迈

型号：BSS-820-32Rc

规格尺寸：1 -1/4″(32A)

材质：不锈钢（SUS316）

介质：液化气、水、油、气等

型号：BSS-820-40Rc

品牌：Hamai 日本哈迈

型号：BSS-820-40Rc

规格尺寸：1 -1/2″(40A)

材质：不锈钢（SUS316）

介质：液化气、水、油、气等

型号：BSS-820-50Rc

品牌：Hamai 日本哈迈

型号：BSS-820-50Rc

规格尺寸：2″(50A)

材质：不锈钢（SUS316）

介质：液化气、水、油、气等

其他信息

品牌	Hamai (日本哈迈)
