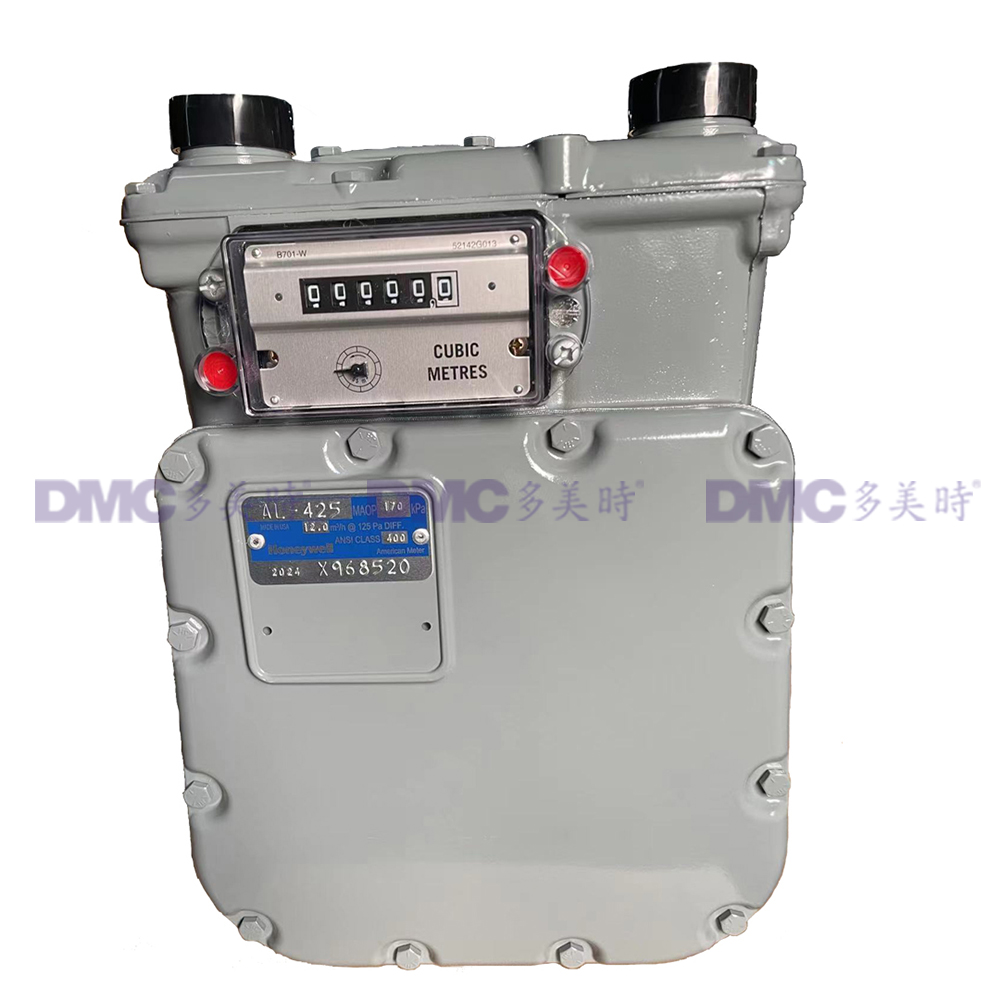

Honeywell Elster AL425城市燃气表25psi隔膜式流量计
品牌：Honeywell/霍尼韦尔
型号：AL425 热卖
连接尺寸：1寸（20 LT）、1.25寸（30 LT）、1.5寸（45 LT）
流量能力：425 SCFH（12.0 m³/h）
允许工作压力MAX：10 或 25 PSI
温度补偿范围：-30°F 至 140°F（-34°C 至 60°C）
材质：压铸铝外壳
介质：天然气等
描述
产品概述
AL-425 隔膜式流量计专为大型住宅/小型商业应用设计，适用于多种气体计量，MAX工作压力可达 25 PSIG，在 1/2 英寸水柱压差下流量可达 425 SCFH。
主要特性
- 压铸铝外壳
- 油浸自润滑轴承
- 模压波纹隔膜：运行平稳，寿命长
- 刚性加强旗杆：确保对准精度与长期准确性
- 石墨填充酚醛阀门：减少磨损
- 长寿命低摩擦垫圈密封
- 单层聚酯底漆 + 高固含量聚氨酯面漆
- 防篡改安全密封标识
优势
- 温度补偿范围：-30°F 至 140°F（-34°C 至 60°C）
- 流量能力：425 SCFH（12.0 m³/h）（气体比重 0.60，压差 1/2 英寸水柱）
- 兼容 AMI/AMR（自动抄表系统）
- 符合 ANSI B109.1 标准
- 获加拿大计量局认证
应用场景
AL-425 适用于大型住宅或小型商业/工业安装，在精度保持与全生命周期维护经济性方面表现优异。
可选配置
- 常规型或温度补偿型
- 指针式或里程表式指示器
- 2 ft³ 或 0.05 m³ 驱动
- 接口尺寸：20 LT、30 LT、45 LT 等
- 允许工作压力MAX：10 或 25 PSIG（690 或 1724 mBar）
- 压力补偿指示器
- 标准或防紫外线指示器罩
- 仪表连接杆
- 接口套件
- 远程体积脉冲发生器

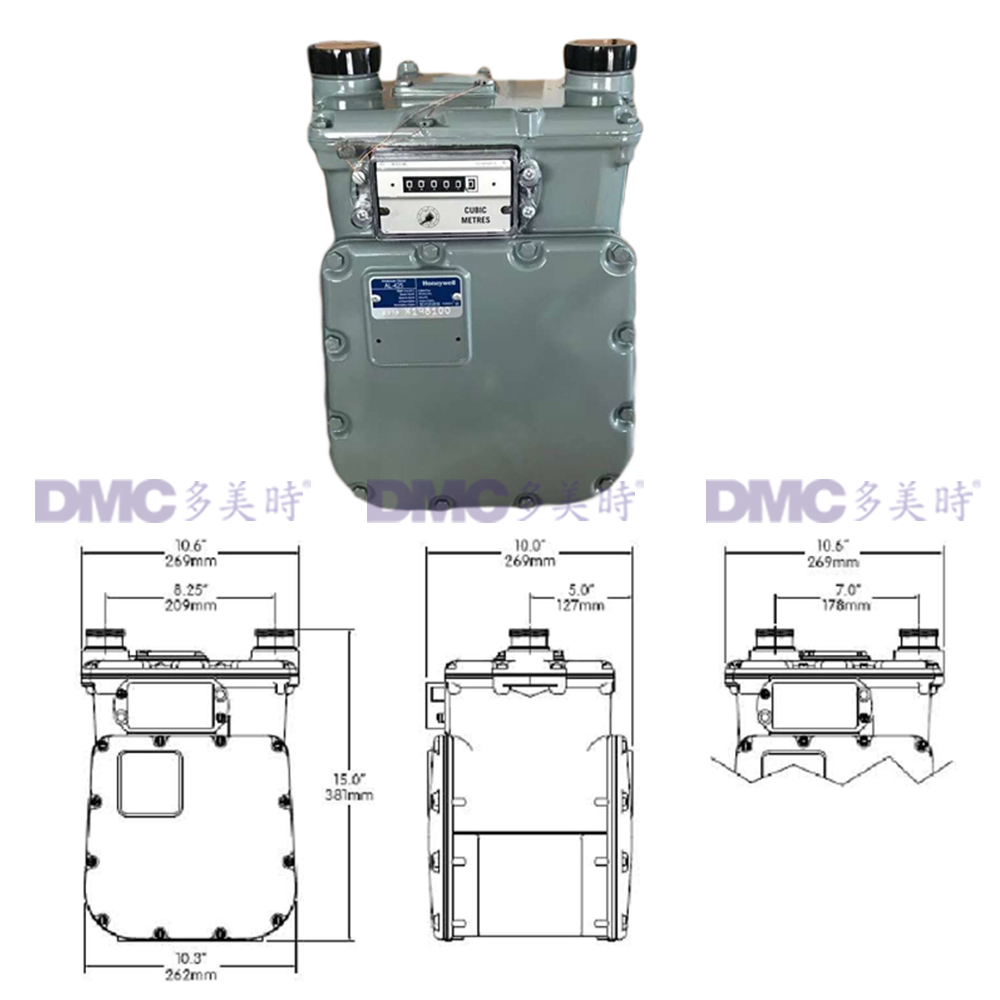

- 中心距：7 英寸或 8.25 英寸
流量容量表（气体比重 0.60）
| 管线压力 PSIG (mbar) | 压差 英寸水柱 (mbar) | 流量 SCFH (m³/h) |
|---|---|---|
| 0.25 (17) | 1/2 (1.2) | 425 (12.0) |
| 0.25 (17) | 2 (5) | 898 (25.4) |
| 1 (69) | 2 (5) | 920 (26.1) |
| 2 (138) | 2 (5) | 955 (27.0) |
| 5 (345) | 2 (5) | 1038 (29.4) |
| 10 (690) | 2 (5) | 1154 (32.7) |
| 15 (1035) | 2 (5) | 1269 (35.9) |
| 20 (1380) | 2 (5) | 1367 (38.7) |
| 25 (1724) | 2 (5) | 1462 (41.4) |
注：
- 丙烷流量：268 cfh（7.6 m³/h）
- 丁烷流量：234 cfh（6.6 m³/h）
精度曲线（AL-425 验证曲线）
曲线显示在流量 0–500 SCFH（0–14.2 m³/h）范围内，精度保持在 96%–103% 之间
