Honeywell Elster RVP-FI远程体积脉冲器52870K161适用于AL425/AC630皮膜表

RVP-FI远程体积脉冲器

为带前置表盘的膜式燃气表及旋翼式燃气表设计

基础信息

RVP-FI采用常开（A型）干簧开关，可直接从表盘驱动装置获取精准脉冲输出，适配多种膜式燃气表。其磁性干簧开关通过干触点闭合保障电路完整性，开关输出通过内置12英尺电缆传输，电缆还预留了防篡改检测回路接口及公共端接口，便于防篡改检测。该设备经过严格的寿命与环境测试，性能稳定可靠。

适用场景

适用于低电压/低电流场景，包括：

• 向远程抄表/高级计量基础设施（AMR/AMI）设备传输数据
• 向远程计数器发送数据
• 记录流量数据
• 控制流量调节回路

兼容性

可安装在以下设备上：

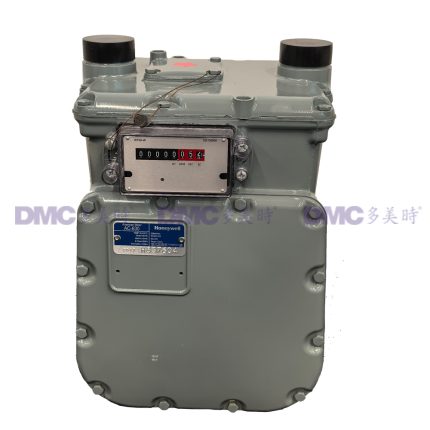

• Elster American Meter生产的带前置表盘的膜式燃气表，如AL-175、AT-210、AT-250、AM-250、AC-250、AL-425、AC-630等型号
• Invensys/Equimeter/Rockwell及Actaris/Schlumberger/Sprague生产的ANSI class 250级和ANSI class 400级膜式燃气表
• Elster American Meter生产的所有旋翼式燃气表

安装说明

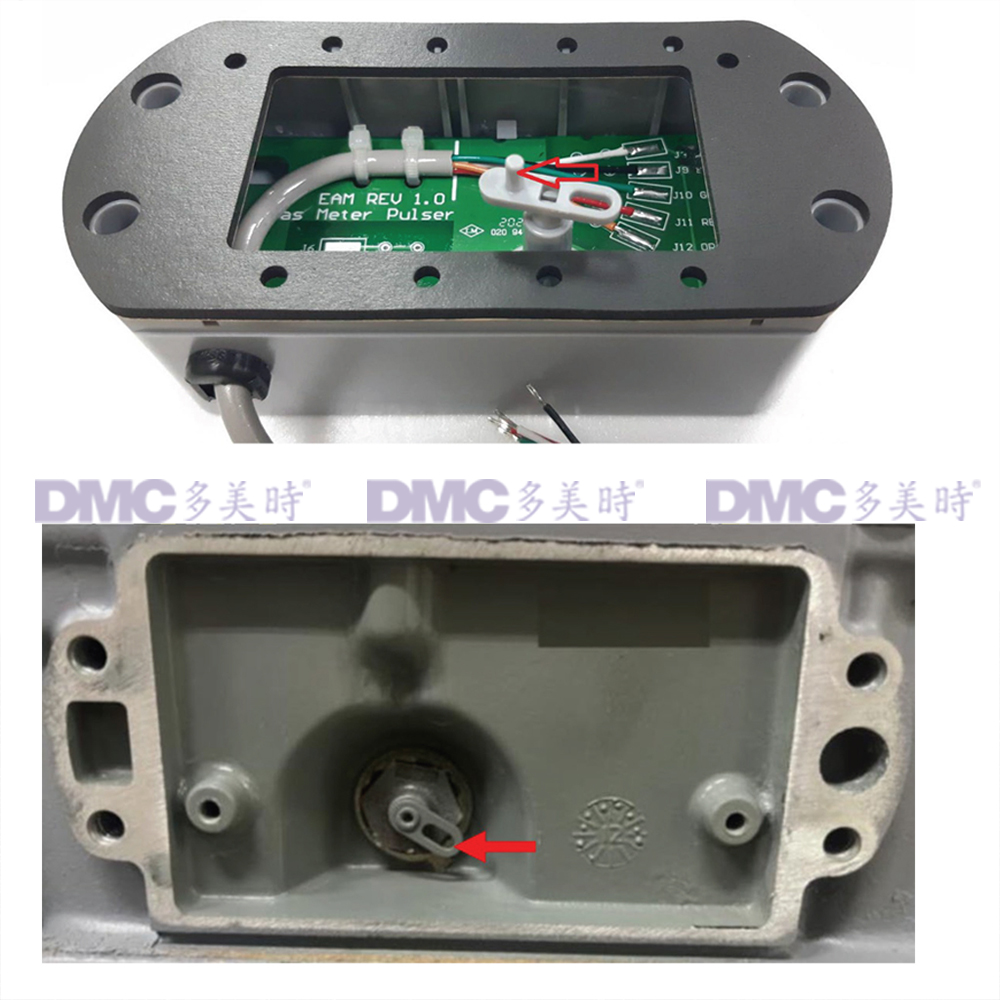

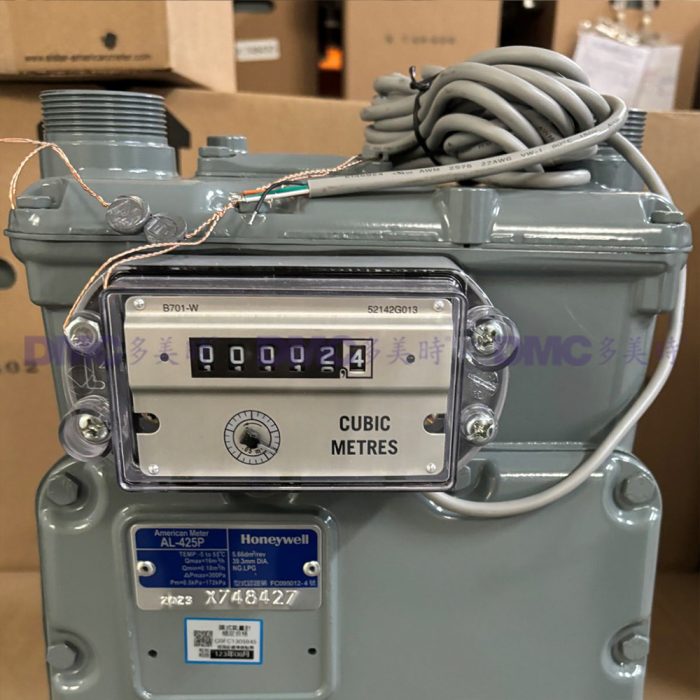

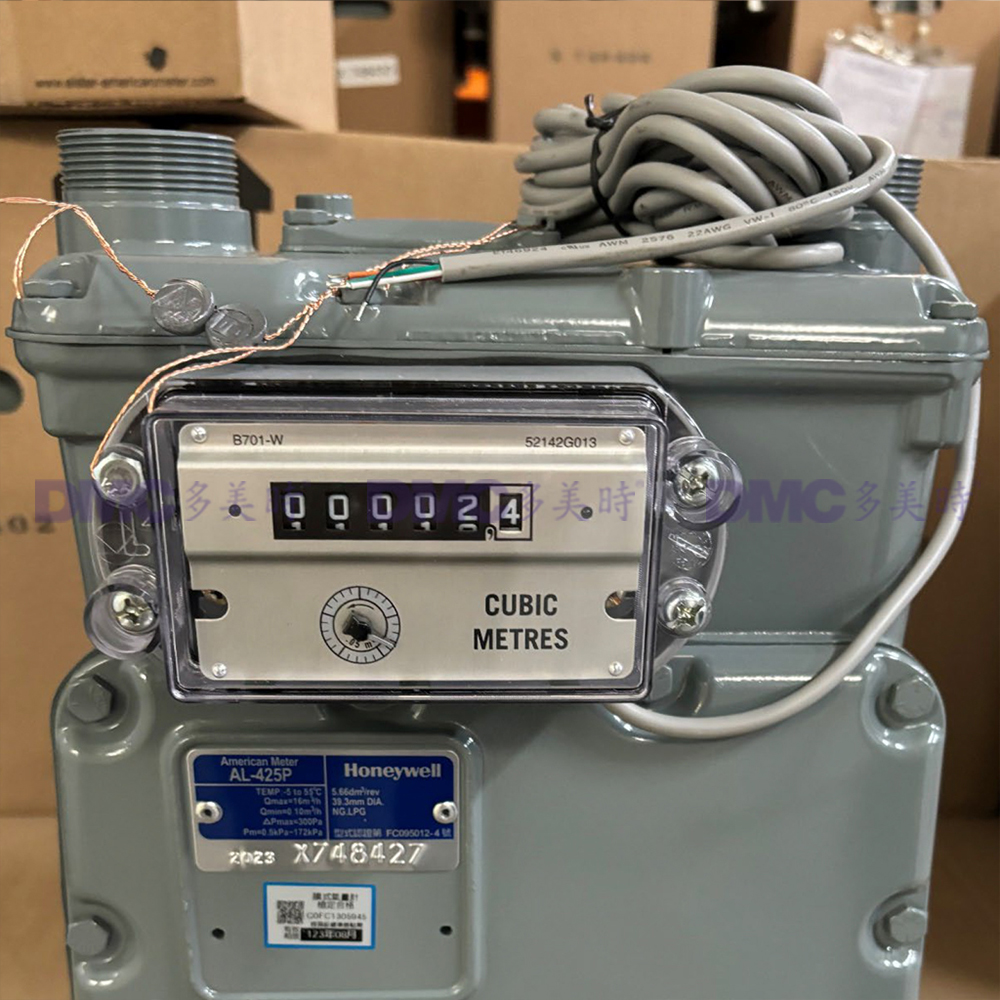

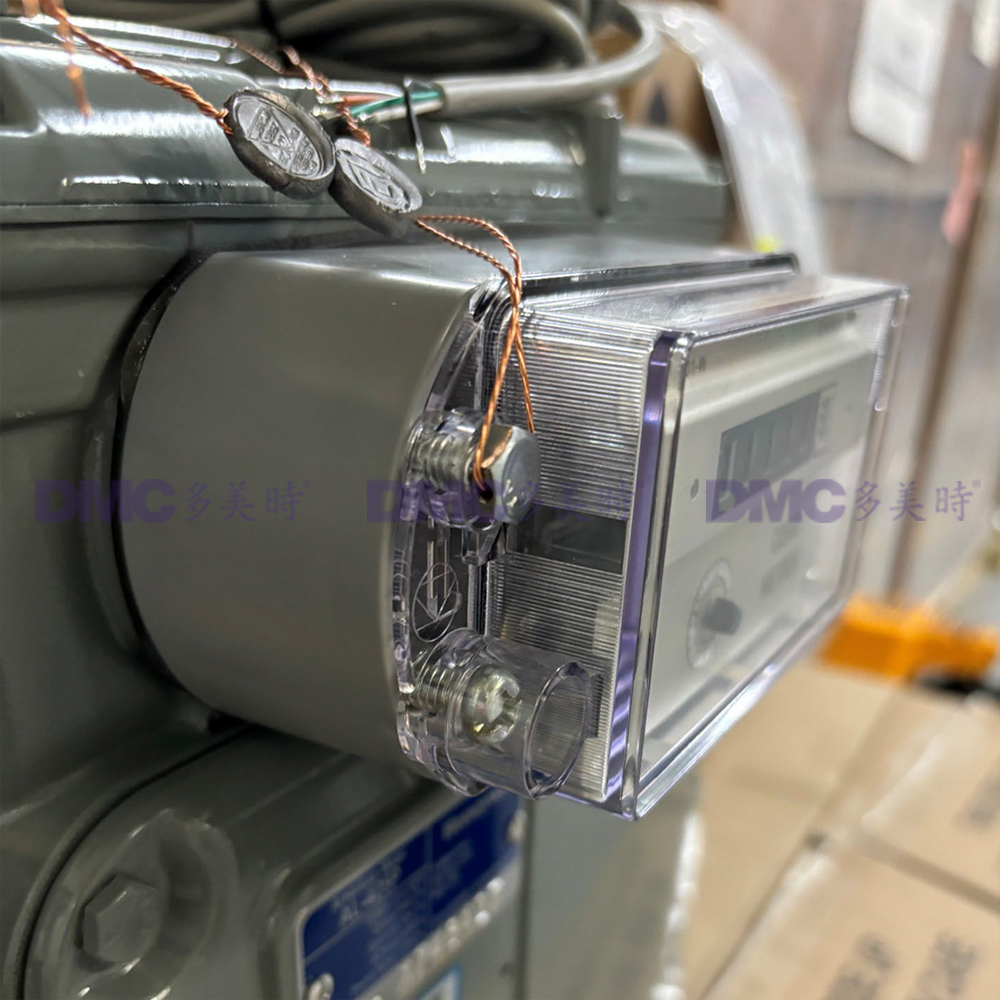

RVP-FI通过通常用于安装表盘箱的四个螺孔固定在燃气表上，表盘及表盘箱需安装在脉冲器上，而非直接固定在燃气表上。设备由驱动器驱动，与燃气表的表盘驱动装置啮合，兼容1/8″、21/64″和0.05m³规格的驱动装置。若用于旋翼式燃气表，需额外使用安装套件#93179K007。

技术参数

• 型号：52870K161
• 开关类型：1个A型常开单刀单掷开关
• 脉冲输出：每转1个脉冲
• 动作时间：0.3毫秒
• 触点回跳时间：0.3毫秒
• 初始触点电阻：100Ω
• MAX工作电压：24V交流/24V直流
• MAX工作电流：100mA
• 电源：外部供电
• 工作温度：-40°C至+70°C
  注：请同时确认燃气表的工作温度范围，其可能更宽泛

订货信息

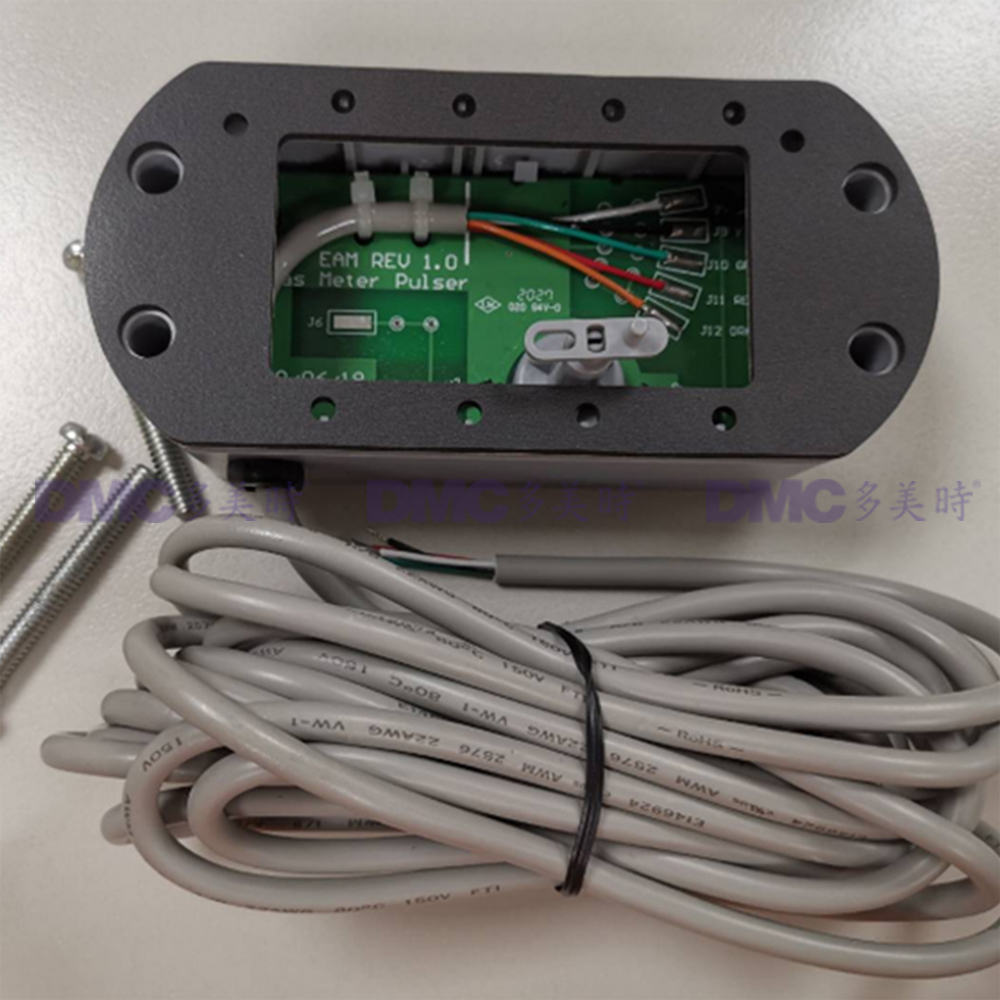

RVP-FI可直接安装在新燃气表上，也可作为改造套件单独采购。每个套件包含安装硬件、密封件及12英尺电缆，但不包含表盘。
