HAMAI 哈迈BSS-22系列不锈钢蝶形手柄球阀（08A~15A）

 HAMAI 哈迈BSS-22系列不锈钢蝶形手柄球阀（08A~15A）‌

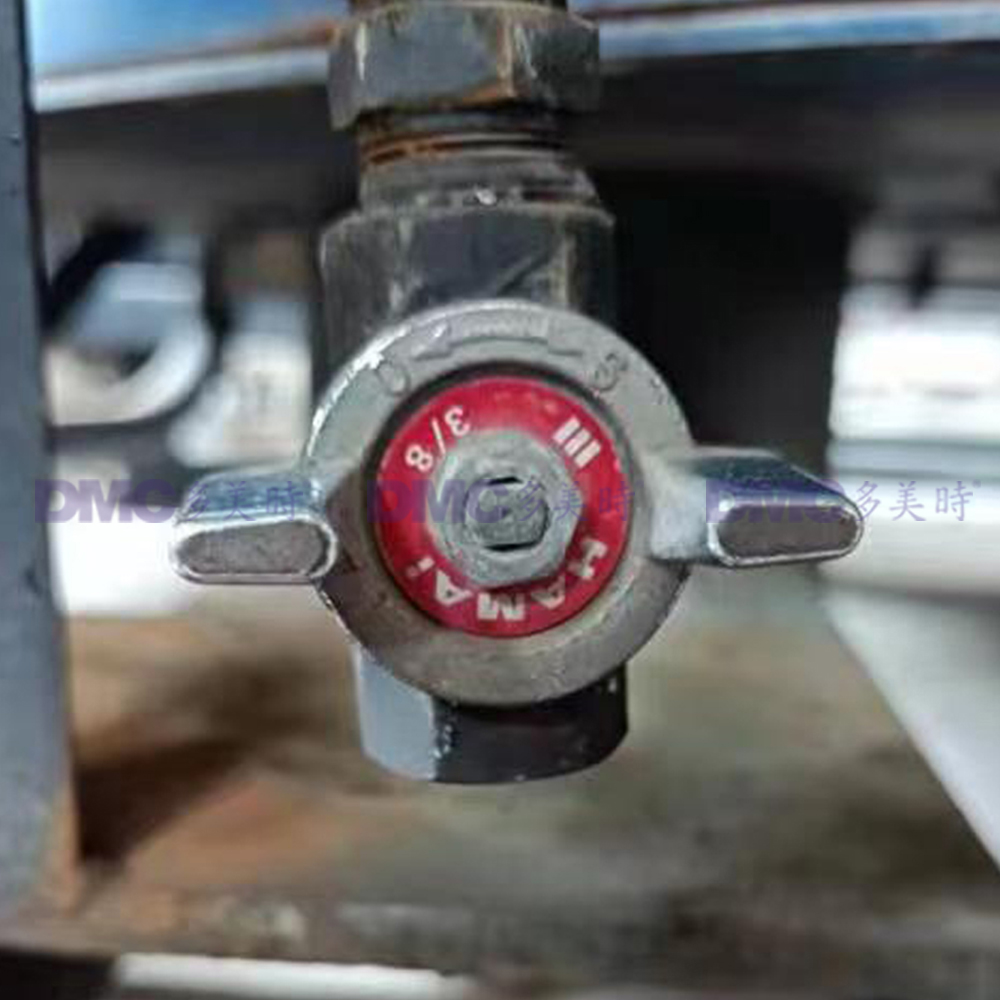

紧凑设计，狭小空间内仍保持高可靠性

核心优势

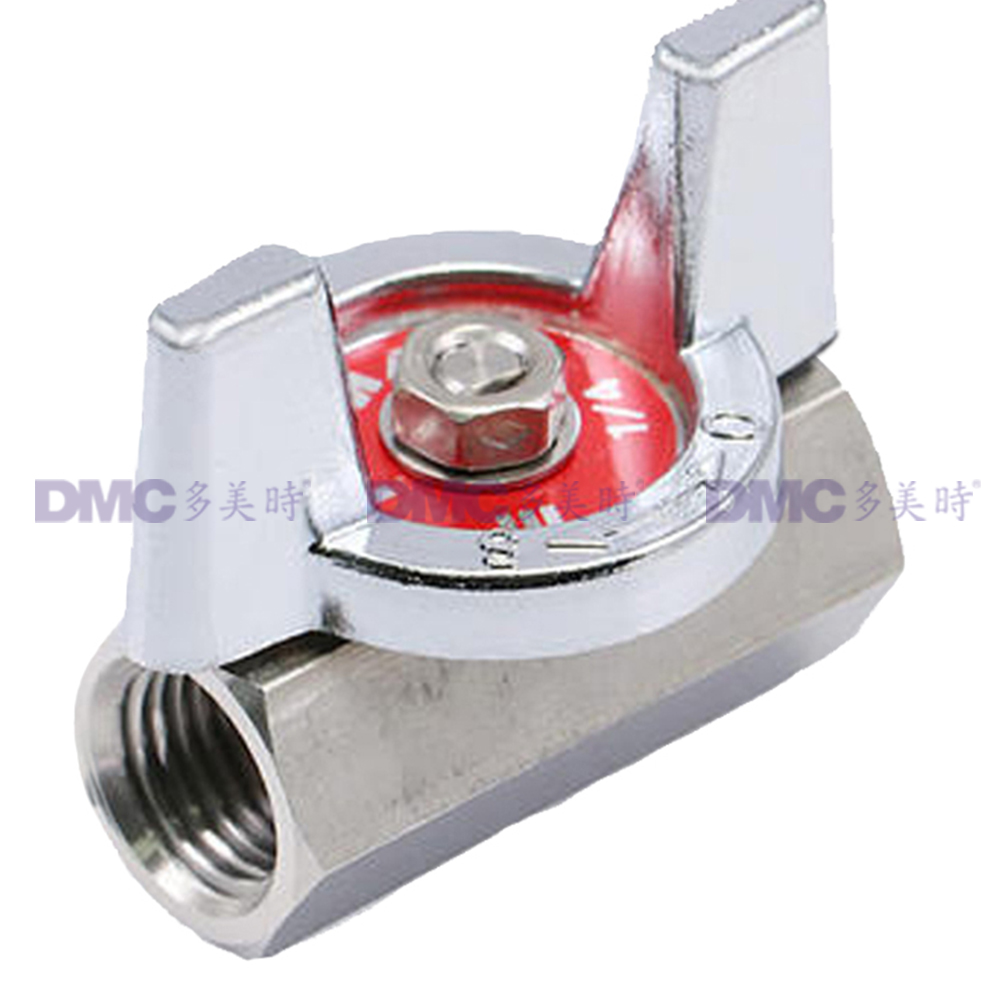

1. ‌为狭窄空间设计‌：配备紧凑蝶形/翼式手柄，完美适配狭窄管路布局，可集成于小型设备中。
2. ‌一体锻造型体‌：阀体主体采用不锈钢挤压工艺（部分构件挤压成型），相比传统铸造产品，无缝结构大幅降低外漏风险，还能有效避免螺纹连接部位开裂。
3. ‌六角型阀体‌：加工性能优异，可高度适配各类设备与工业设施管路系统。

技术参数

产品特性

1. ‌密封可靠性优异‌

• 所有密封件均采用耐腐蚀玻璃纤维增强PTFE
• 锥形弹簧（碟形弹簧）结合介质压力与弹力双重作用，提升密封性能
• 内置阀杆设计，彻底消除流体泄漏风险

2. ‌操作便捷‌

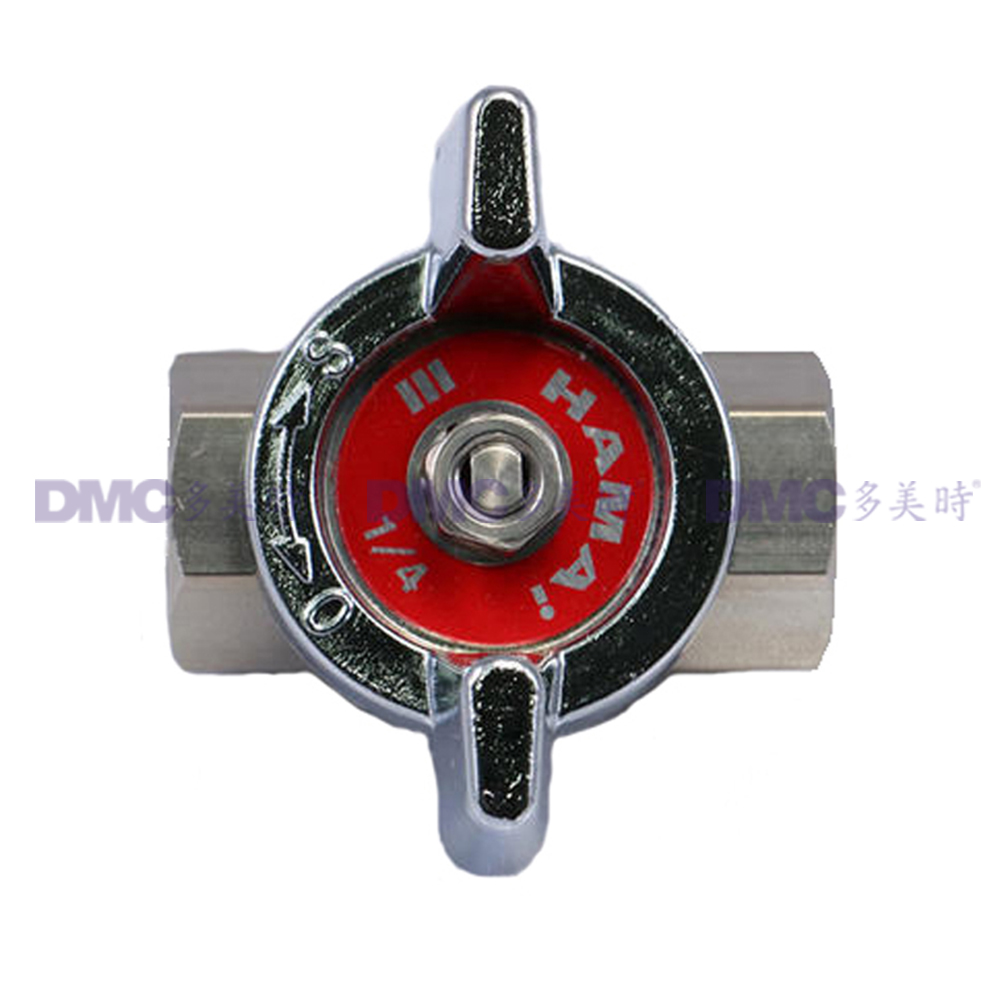

• 仅需旋转手柄90°即可完成开关，手柄位置可直观清晰显示阀门状态。

3. ‌优质材料与工艺‌

• 阀体/核心构件：SUS316不锈钢挤压成型（非铸造），抗开裂性能更优
• 手柄材质：通径≤15A为镀铬压铸锌合金（ZDC2）；通径≥20A为包塑SUS430不锈钢

4. ‌特殊变体可选‌

• 提供兼容滨井标准等级的无油版本（型号：BSS-217/273/857）

使用限制与注意事项

• ‌低温安装要求‌：08A和10A规格产品，低温工况下需保证流体从端盖侧流入。
• ‌风险提示‌：若阀内存在液体汽化、水体结冰或膨胀导致异常升压的风险，请提前咨询我方。
• ‌详细额定参数‌：完整温压规格请参见PT额定参数表。

Cv值参考表

• BSS-22-08Rc：Cv值=1.4
• BSS-22-10Rc：Cv值=3.5
• BSS-22-15Rc：Cv值=5.0

零部件材质表
